Terrasse et Mur de Soutènement : Réussir sa Coupe de Terrain

Aménager une terrasse sur une parcelle en pente représente une opportunité architecturale majeure pour créer un espace extérieur agréable, prolonger les pièces de vie et valoriser votre propriété. Cependant, la présence d'un dénivelé implique presque toujours des mouvements de sol conséquents, la réalisation de remblais ou de déblais, et l'édification d'un mur de soutènement pour garantir la stabilité des terres. Du point de vue de la réglementation de l'urbanisme, ces modifications de la topographie naturelle ne peuvent pas être improvisées. Les services instructeurs en mairie accordent une attention particulière à l'intégration des ouvrages dans le relief d'origine. C'est ici que la coupe de terrain prend toute son importance.

Également appelée plan de coupe de terrain (pièce PCMI6 pour un permis de construire ou DP11 pour une déclaration préalable), cette pièce graphique obligatoire montre le profil vertical de votre parcelle avant et après les travaux. Elle permet à la mairie de vérifier le respect des hauteurs maximales autorisées, la maîtrise des vues directes chez les voisins et la conformité avec le Plan Local d'Urbanisme (PLU). En tant que dessinateur en bâtiment, je vous livre dans cet article l'ensemble des exigences graphiques, réglementaires et méthodologiques pour réaliser une coupe de terrain parfaitement conforme.

Le rôle capital de la coupe de terrain dans l'autorisation d'urbanisme

Lorsqu'un projet est implanté sur un terrain plat, le plan de masse suffit parfois à visualiser les contours de la construction. Mais dès lors que la parcelle présente une déclivité, la représentation bidimensionnelle du sol ne donne aucune information sur les dénivelés, la hauteur des soutènements ou l'élévation des plateformes. La coupe de terrain apporte cette troisième dimension essentielle à l'instruction administrative.

La coupe transversale ou longitudinale tranche virtuellement le terrain ainsi que les constructions projetées. Elle permet à l'instructeur d'évaluer de manière très concrète :

• L'ampleur des modifications de terrain par remblai ou déblai envisagées.
• La hauteur exacte du mur de soutènement par rapport au sol naturel et au sol fini.
• L'impact visuel et l'altimétrie de la terrasse par rapport aux limites de propriété séparatives.
• Le respect des règles de hauteur maximale fixées par la zone du PLU.

Comprendre et représenter le terrain naturel (TN) et le terrain projeté (TP)

La règle fondamentale de toute coupe de terrain repose sur le double profil. Il est impératif de faire figurer distinctement l'état d'origine de la parcelle et l'état futur après terrassement et construction.

Ces deux notions obéissent à des codes de dessin normalisés qu'il convient de respecter à la lettre :

Sur le dessin, la zone située entre la ligne de Terrain Naturel (TN) et la ligne de Terrain Projeté (TP) met en évidence le volume de terre retiré (zone de déblai) ou le volume de terre apporté (zone de remblai). Les cotes altimétriques doivent systématiquement être rattachées soit au Nivellement Général de la France (altimétrie NGF issue du plan de géomètre), soit à un point fixe relatif matérialisé sur le terrain (comme le fil d'eau de la rue ou le seuil de la maison désigné à +0,00 m).

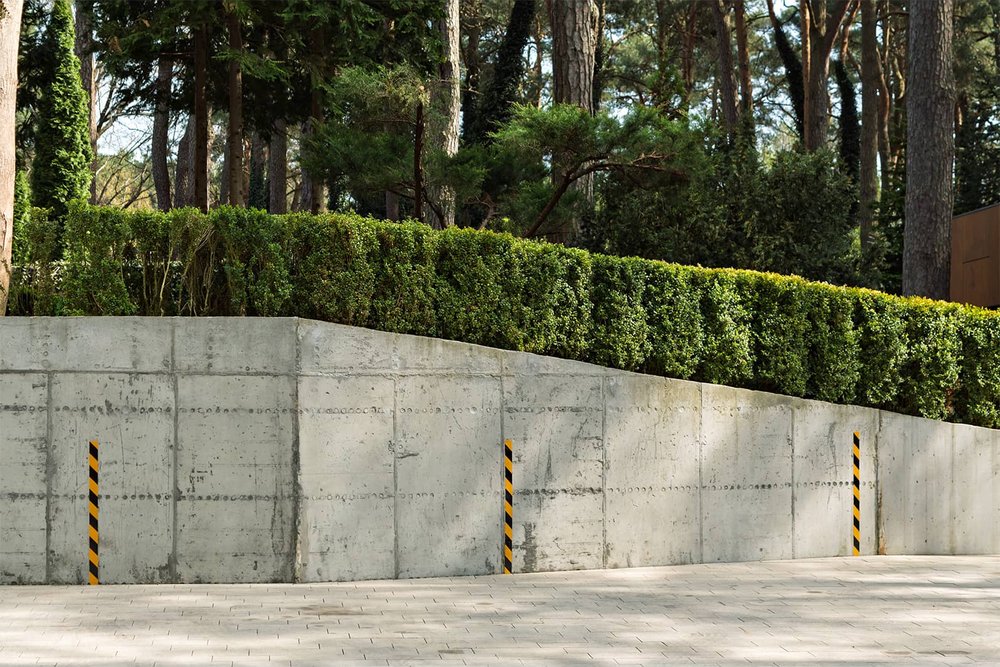

Un mur de soutènement sur terrain en pente crée un palier horizontal pour accueillir la terrasse tout en maintenant la stabilité des terres amont.

Intégrer le mur de soutènement sur la coupe de terrain

Le mur de soutènement est un ouvrage de génie civil dont le rôle principal est de résister à la poussée des terres en amont pour éviter tout glissement de terrain. Sur le plan de coupe, cet ouvrage doit apparaître dans toute sa structure et sa géométrie.

Pour satisfaire aux exigences des services d'urbanisme, vous devez détailler sur votre profil :

• L'épaisseur du mur et le matériau constitutif (béton banché, blocs à bancher, gabions, enrochements).
• La hauteur d'arase (le point le plus haut de l'ouvrage) cotée par rapport au sol aval et au sol amont.
• La présence des éléments d'évacuation des eaux de ruissellement (barbacanes, drain de dossier), essentiels pour la pérennité du mur.
• La distinction claire entre la partie enterrée des fondations et la partie vue au-dessus du sol fini.

Avant de valider les dimensions de votre projet, il est prudent de vous informer sur la réglementation sur les murs de soutènement. De même, selon sa hauteur et son intégration avec d'autres éléments maçonnés, pensez à vérifier la démarche appropriée pour déclarer un mur de soutènement ou un muret en mairie.

Respecter les règles du PLU : hauteurs, prospects et terrassement

Le Plan Local d'Urbanisme de votre commune définit la politique d'aménagement du territoire communal. Il fixe les contraintes de hauteur, d'implantation par rapport aux limites séparatives (règles de prospect) et de modification des sols. Lors d'un projet de construction sur terrain en pente, plusieurs articles du PLU doivent être consultés avec une grande minutie.

En règle générale, le règlement d'urbanisme encadre les points suivants :

• La hauteur maximale des soutènements : De nombreuses communes limitent la hauteur d'un mur de soutènement unique (par exemple à 1,50 m ou 2,00 m) et imposent la création de paliers successifs paysagers en cas de dénivelé important.
• L'amplitude des remblais et déblais : Les mouvements de terre excessifs qui défigurent la topographie naturelle du site sont très fréquemment proscrits ou strictement plafonnés.
• La distance par rapport aux limites séparatives : Le mur de soutènement ou le bord de la terrasse doit parfois observer un retrait égal à la moitié de sa hauteur par rapport à la limite du voisin.

Spécificités de la terrasse sur dénivelé : emprise au sol et garde-corps

La conception d'une terrasse sur un terrain pentu entraîne un changement de qualification juridique selon sa hauteur par rapport au sol naturel environnant. Il convient de distinguer la terrasse de plain-pied de la terrasse surélevée.

Une terrasse posée directement au niveau du sol fini ne génère pas de surface de plancher ni d'emprise au sol au sens du droit de l'urbanisme. En revanche, dès lors que la plateforme est surélevée au moyen de remblais, de pilotis ou d'un soutènement, sa projection verticale constitue de l'emprise au sol. Pour bien évaluer ces critères, consultez la méthode de calcul de l'emprise au sol d'une terrasse.

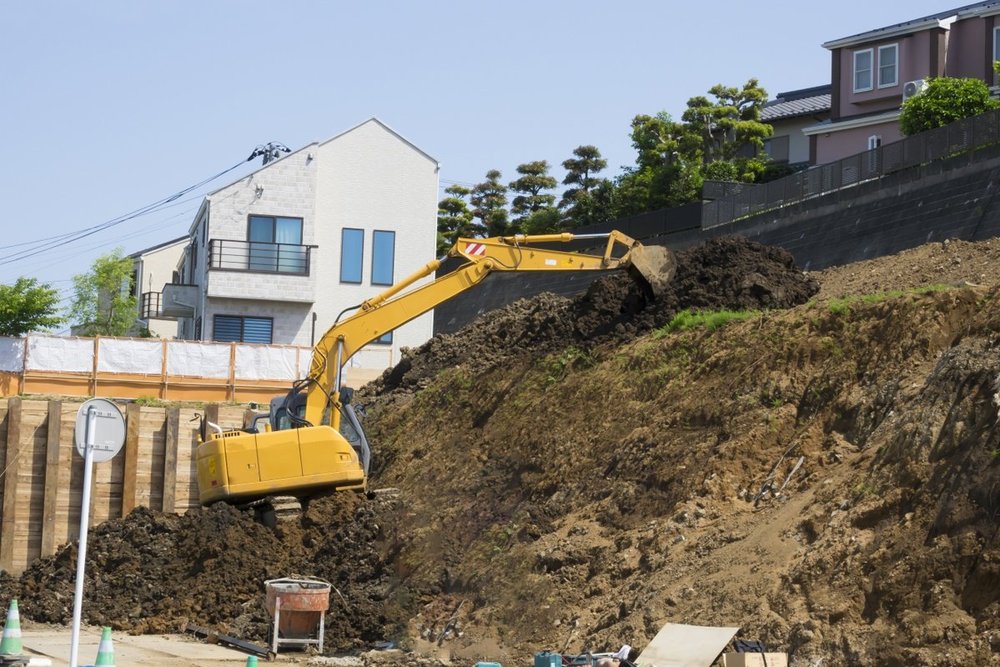

La superposition précise du Terrain Naturel (TN) et du Terrain Projeté (TP) permet à l'instructeur d'évaluer immédiatement l'impact du projet sur le relief environnant.

Par ailleurs, la surélévation implique deux contraintes majeures qui doivent figurer expressément sur la coupe de terrain :

1. Le garde-corps obligatoire : Si la hauteur de chute possible entre la plateforme de la terrasse et le sol aval est supérieure ou égale à 1 mètre, la pose d'un garde-corps de protection d'au moins 1 mètre de hauteur est impérative. Sa représentation graphique est obligatoire sur le profil. Pour connaître les seuils de déclaration selon l'élévation, reportez-vous aux règles sur la réglementation des terrasses en hauteur.
2. La prévention des vues directes : Une terrasse surélevée installée en limite de propriété peut créer des vues gênantes sur la propriété voisine. Le dessin de coupe aide à démontrer la présence d'écrans visuels ou le respect des distances réglementaires de vue.

Les erreurs graphiques fréquentes qui entraînent un refus du dossier

Pendant l'instruction en mairie, l'agent technique vérifie la concordance de l'ensemble du dossier d'urbanisme. Voici les erreurs les plus fréquemment constatées sur les coupes de terrain transmises par les particuliers :

• L'absence du terrain naturel : Dessiner uniquement le sol fini sans rappeler le profil d'origine en tirets rend l'analyse des mouvements de sol impossible.
• L'interruption du trait de sol : Le trait de sol naturel et projeté doit s'étendre d'une limite parcellaire à l'autre pour offrir une vision globale du relief du sous-sol.
• L'oubli des cotes altimétriques : Un profil non coté ne permet pas de mesurer les hauteurs réelles ni la déclivité.
• L'incohérence d'échelle : Dessiner une terrasse avec des proportions irréalistes par rapport à la maison ou au mur de soutènement suscite immédiatement le doute de l'instructeur.
• L'absence de figuration des limites de propriété : Les bornes ou limites séparatives doivent être matérialisées par des lignes verticales d'axe sur la coupe.

Assurer la cohérence entre le plan de masse et le plan de coupe

La coupe de terrain ne fonctionne jamais seule : elle forme un ensemble indissociable avec le plan de masse. Sur le plan de masse du projet (PCMI2 ou DP2), vous devez obligatoirement matérialiser la ligne où s'effectue la coupe.

Cette ligne de coupe est repérée par un trait d'axe identifié par des lettres aux extrémités (par exemple A-A' ou B-B') et complétée par des flèches qui indiquent la direction dans laquelle le regard se porte. Les informations reportées sur la coupe (hauteur du mur, niveau du dallage, pente du terrain) doivent correspondre exactement aux altitudes indiquées sur les courbes de niveau du plan de masse et dans la notice descriptive du dossier.

Situations pratiques et conseils du dessinateur en bâtiment

Chaque parcelle présente des spécificités topographiques qui nécessitent un traitement graphique adapté. Voici deux configurations courantes rencontrées en projet d'aménagement extérieur :

Cas 1 : Terrasse en surplomb avec remblai et mur de soutènement en aval

Dans cette situation, la terrasse est créée en apportant du remblai pour élever le niveau du sol jusqu'à l'altimétrie du rez-de-chaussée de la maison. Le mur de soutènement retient ces terres ajoutées du côté le plus bas du terrain.

• Sur la coupe : La ligne de Terrain Projeté (TP) passe au-dessus de la ligne de Terrain Naturel (TN).
• Cotations nécessaires : La hauteur du mur vue du sol aval, la hauteur du garde-corps de sécurité et la distance à la limite de propriété aval.

Cas 2 : Terrasse encastrée avec déblai et mur de soutènement en amont

Ici, le terrain naturel est creusé (décapage / décaissement) pour insérer la terrasse à plat au pied de la pente amont. Le mur de soutènement retient le terrain naturel resté plus haut.

• Sur la coupe : La ligne de Terrain Projeté (TP) se situe sous la ligne de Terrain Naturel (TN).
• Cotations nécessaires : La profondeur du déblai, la hauteur totale de la paroi de soutènement amont et la pente d'évacuation des eaux de pluie.

Synthèse des étapes pour un dossier d'urbanisme validé

Concevoir une coupe de terrain rigoureuse est une étape déterminante pour sécuriser l'obtention de votre déclaration préalable ou de votre permis de construire. En faisant apparaître avec transparence le profil naturel du sol, les volumes de terrassement et la structure du mur de soutènement, vous offrez au service instructeur toutes les garanties nécessaires quant au respect du PLU et à la maîtrise de l'insertion paysagère.

Ce qu'il faut retenir :

1. Le plan de coupe (PCMI6 / DP11) est obligatoire pour tout aménagement modifiant le relief du sol.
2. Le terrain naturel (TN) doit apparaître en tirets et le terrain projeté (TP) en trait continu.
3. Les soutènements doivent être cotés en hauteur depuis leur pied jusqu'à leur arase supérieure.
4. Le PLU de la commune encadre les hauteurs de murs et l'ampleur des remblais/déblais autorisés.
5. Les terrasses surélevées génèrent de l'emprise au sol et nécessitent un garde-corps normé.
6. La cohérence parfaite avec le plan de masse et les visuels 3D garantit une instruction sans blocage.

En cas de doute sur la réglementation de votre commune, il est toujours recommandé d'interroger la mairie ou de vous informer sur le portail officiel de l'administration française Service-Public.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les règles d'urbanisme applicables aux terrassements, soutènements et terrasses sont encadrées par le Code de l'urbanisme et le Plan Local d'Urbanisme de votre commune. Pour tout renseignement complémentaire, renseignez-vous auprès du service d'urbanisme de votre mairie.
