Préparer ses croquis avant de contacter un dessinateur

Lorsque l'on envisage de réaliser une extension, de transformer un garage en pièce à vivre, de surélever une toiture ou de faire construire une maison individuelle, faire appel à un spécialiste du dessin technique est une étape charnière. Cependant, la plupart des particuliers se posent des questions légitimes avant de décrocher leur téléphone ou d'envoyer un premier message : par quoi commencer ? Doit-on obligatoirement fournir des dessins parfaits ? Quels sont les éléments indispensables pour que l'étude de faisabilité soit rapide ? Et surtout, comment éviter les quiproquos qui risquent de ralentir la livraison des plans ou de faire monter la facture ?

La préparation en amont du premier échange ne demande aucune compétence technique particulière. Il ne s'agit pas de produire un dessin d'architecte coté au millimètre près, mais de rassembler méthodiquement vos envies, vos contraintes d'espace, quelques mesures clés ainsi que des documents administratifs de base. En qualité de professionnel de la mise en plan, je constate chaque jour qu'un dossier bien préparé par le client permet de gagner plusieurs jours, voire plusieurs semaines, sur l'instruction administrative et d'obtenir immédiatement des visuels fidèles à vos attentes.

Ce guide complet vous accompagne étape par étape pour formaliser vos idées, collecter les bonnes pièces, prendre des métrages exploitables et comprendre le périmètre exact d'intervention de votre professionnel de la DAO (Dessin Assisté par Ordinateur).

Le rôle du dessinateur en bâtiment : ce qu'il fait et ce qu'il ne fait pas

Pour optimiser votre collaboration, il est fondamental de bien cerner le champ d'action du dessinateur indépendant. Beaucoup de propriétaires confondent encore les attributions d'un dessinateur, d'un architecte, d'un maître d'œuvre et d'un bureau d'études techniques. Clarifier ces rôles vous évitera d'attendre des prestations hors périmètre ou d'oublier des démarches complémentaires.

Le dessinateur projeteur en bâtiment est un spécialiste de la modélisation spatiale et de la DAO. Sa mission principale consiste à retranscrire des concepts d'aménagement ou des esquisses brutes sous la forme de documents graphiques normés, rigoureux et conformes aux exigences du Code de l'urbanisme. Si vous hésitez sur le choix du bon intervenant pour votre projet d'agrandissement ou de rénovation, vous pouvez consulter la comparaison détaillée sur le choix entre architecte ou dessinateur en bâtiment.

Missions prises en charge par le dessinateur	Prestations exclues de son périmètre direct
Relevé sur site ou exploitation de vos cotes fournies	Études de structures calculées (béton, charpente, fondations)
Modélisation 2D et 3D du projet d'aménagement	Étude géotechnique et analyse de sol (G2)
Rédaction des pièces administratives du dossier d'urbanisme	Direction des travaux et suivi de chantier (maîtrise d'œuvre)
Contrôle de conformité par rapport au règlement du PLU	Projets imposant le recours légal obligatoire à un architecte

En clair, le dessinateur prend vos idées, vérifie leur faisabilité réglementaire vis-à-vis des règles locales d'urbanisme, puis conçoit l'ensemble des graphiques (plan de masse, façades, coupes, insertions paysagères) nécessaires à l'obtention de votre autorisation administrative. En revanche, il ne gère pas la consultation des entreprises du bâtiment, la négociation des devis d'artisans ni la coordination du chantier, sauf s'il possède une double casquette déclarée de maître d'œuvre.

Les pièces essentielles à rassembler avant le premier rendez-vous

Avant même d'esquisser la moindre pièce sur une feuille, le point de départ de tout dossier de construction ou d'extension réside dans la connaissance du terrain et de son cadre juridique. Venir au premier rdv ou envoyer un courriel avec les bonnes pièces permet de cadrer la faisabilité technique dès la première heure.

Voici les quatre éléments administratifs et techniques indispensables à réunir :

• Le plan cadastral et les documents fonciers : Vous pouvez télécharger gratuitement un extrait de cadastre mis à jour sur le portail officiel de l'administration. Si vous disposez d'un plan de bornage réalisé par un géomètre-expert, joignez-le impérativement : il s'agit du seul document légal garantissant les limites exactes de votre propriété.
• Le règlement du Plan Local d'Urbanisme (PLU) : Ce document définit les règles de hauteur, d'implantation par rapport aux limites séparatives, de coefficient d'emprise au sol et d'aspect extérieur (couleurs de façade, pente de toiture, types de matériaux). Il est téléchargeable sur le site de votre commune ou consultable sur le Géoportail de l'Urbanisme. Pour approfondir la lecture de ces règles juridiques, découvrez comment consulter et comprendre le PLU.
• Les photographies nettes et cadrées de l'existant : Prenez des photos globales de votre terrain, du bâtiment sous plusieurs angles (vue de rue, façades latérales, jardin) ainsi que de l'environnement proche (maisons mitoyennes, clôtures, présence d'arbres). Pensez également à photographier les espaces intérieurs concernés par les réaménagements.
• Les plans historiques ou permis antérieurs : Si vous possèdez les plans de vente de votre maison, les schémas de construction d'origine ou les permis d'aménager précédents, rassemblez-les. Ils constitueront une base précieuse pour appréhender l'épaisseur des murs porteurs et l'emplacement des réseaux.

Comment réaliser des croquis et métrages exploitables sans être pro

Inutile de maîtriser un logiciel informatique sophistiqué ou de posséder des dons artistiques exceptionnels. Votre dessinateur n'attend pas de vous une synthèse d'ingénierie, mais la compréhension claire de vos volumes idéaux et de votre mode de vie.

1. Tracer des schémas lisibles

Prenez une feuille à petits carreaux ou du papier millimétré. Dessinez une vue de dessus de chaque niveau (rez-de-chaussée, étage, sous-sol). Représentez les murs par de simples traits doubles, en positionnant les portes, les fenêtres, les cloisons à démolir et les nouveaux espaces projetés. N'oubliez pas d'orienter votre schéma en indiquant le Nord à l'aide d'une flèche, ce qui permettra d'analyser l'apport de lumière naturelle.

2. Effectuer des prises de mesures cohérentes

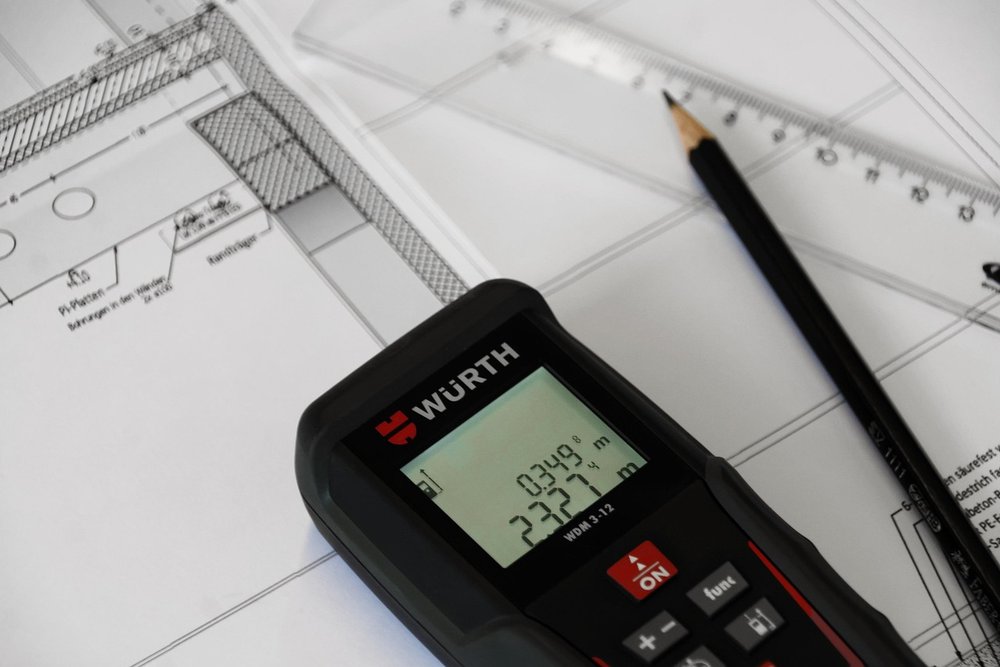

Équipez-vous d'un mètre ruban ou d'un télémètre laser grand public. Mesurez la longueur totale des pièces principales, la largeur de chaque pan de mur, la hauteur sous plafond ainsi que les dimensions des baies vitrées (largeur et hauteur de tableau, mais aussi la hauteur de l'allège, c'est-à-dire la distance entre le sol et le bas de la fenêtre). Pour les personnes rénovant du bâti ancien avec des murs hors d'équerre, lisez nos méthodes pour réaliser un relevé de cotes dans une maison ancienne.

3. Définir le programme de vie et la circulation

Complétez vos croquis par une note d'intention rédigée. Précisez le nombre de chambres souhaitées, l'organisation d'une suite parentale, le besoin d'un bureau pour le télétravail ou le type d'accès souhaité vers le jardin. Pour suivre la transformation de vos simples esquisses en documents officiels de géomètre et de mairie, consultez le guide étape par étape sur la transition du croquis au plan de masse.

Les facteurs qui déterminent le coût et les délais d'un dossier

Chaque projet de bâtiment est unique, ce qui explique pourquoi un dessinateur ne propose pas un tarif universel forfaitaire sans connaître la nature exacte de la demande. Plusieurs critères influencent directement la somme d'heures nécessaires à la conception technique et administrative.

Voici les éléments déterminants qui font varier la complexité du travail :

• Le type de dossier administratif requis : Une déclaration préalable de travaux (DP) pour un carport ou une petite extension demande moins d'heures de modélisation qu'un permis de construire (PC) pour une maison individuelle neuve intégrant les attestations d'engagement environnemental ou thermique.
• La qualité des données de départ : Si vous fournissez un relevé de cotes complet, des photographies exploitables et des objectifs clairs, le professionnel gagne un temps précieux. Si l'intervenant doit effectuer lui-même le métrage sur place avec des relevés complexes de toiture, cela impacte le volume d'heures.
• La complexité architecturale : Un projet comprenant des demi-niveaux, des contraintes de terrain en pente, des toitures-terrasses complexes ou la rénovation de murs en pierres intègre plus de spécificités d'assemblage qu'une structure rectangulaire sur vide sanitaire.
• L'exigence de modélisation 3D avancée : La création de rendus photoréalistes pour valider l'insertion paysagère (exigée en secteur ABF notamment) demande des compétences graphiques complémentaires par rapport aux seuls plans de niveau 2D.
• Les délais d'instruction municipaux : Bien que le dessinateur n'ait pas de prise directe sur le temps de réponse des mairies (généralement d'un à trois mois selon la procédure), la rapidité de dépôt du dossier dépend directement de la réactivité des échanges lors de la phase d'esquisse.

La constitution du dossier : ce que contiennent vos futurs plans

Lorsqu'un dessinateur finalise sa prestation, il vous remet un dossier complet prêt pour l'impression ou le dépôt dématérialisé sur le guichet en ligne de votre commune. Pour savoir à quoi vous attendre, voici le détail des pièces réglementaires minimales produites pour une demande d'autorisation d'urbanisme :

• DP1 / PCMI1 - Plan de situation du terrain : Il permet de localiser la parcelle à l'échelle de la commune et de connaître les servitudes d'urbanisme environnantes.
• DP2 / PCMI2 - Plan de masse des constructions : C'est la pièce maîtresse du dossier. Elle indique les cotes de la parcelle, l'emprise au sol des bâtiments existants et projetés, les distances aux limites séparatives, les accès et le traitement des espaces libres. Vous pouvez étudier les critères de conformité de cet élément clé grâce à notre article explicatif sur le plan de masse pour permis de construire.
• DP3 / PCMI3 - Plan de coupe du terrain et de la construction : Il montre le profil du terrain naturel et fini, l'implantation du bâtiment par rapport au sol et les hauteurs totales (à l'égout du toit et au faîtage).
• DP4 / PCMI4 - Notice descriptive : Un document rédigé décrivant l'état initial du terrain, les transformations apportées, le choix des matériaux et des teintes, ainsi que la gestion des eaux pluviales.
• DP5 / PCMI5 - Plan des façades et des toitures : Il présente l'ensemble des élévations du bâtiment projeté avec l'emplacement des baies, portes, conduits de cheminée et finitions extérieures. Pour mieux appréhender les annotations techniques figurant sur ces documents, découvrez les règles de lecture des symboles graphiques sur un plan d'architecte.
• DP6, DP7, DP8 / PCMI6, PCMI7, PCMI8 - Documents graphiques 3D et volet photographique : La simulation visuelle du projet dans son environnement ainsi que les visuels intégrant la propriété dans son paysage proche et lointain.

Les erreurs classiques qui retardent la réalisation des plans

Au cours d'un projet de conception, certains écueils récurrents entraînent des retards dommageables. En prenant conscience de ces pièges en amont, vous vous garantissez une collaboration sereine et rapide.

Dans quels cas peut-on se passer d'un dessinateur ?

Dans un souci d'honnêteté professionnelle, il convient de rappeler que le recours à un dessinateur en bâtiment n'est pas une obligation légale pour l'ensemble des travaux de votre logement. Selon les textes en vigueur en France (à vérifier sur Service-Public ou auprès du service d'urbanisme de votre mairie), certains aménagements légers peuvent être gérés directement par le propriétaire.

Vous pouvez généralement réaliser les démarches vous-même dans les situations suivantes :

• Les rénovations intérieures légères : Abattre une cloison non porteuse, refaire une salle de bains ou changer la cuisine ne modifie ni la surface de plancher, ni l'aspect extérieur, ni les structures portreuses du bâtiment. Aucune autorisation d'urbanisme n'est requise.
• Les aménagements extérieurs de faible dimension : La création d'une terrasse de plain-pied non couverte, la pose d'une clôture simple répondant aux règles locales ou l'installation d'un petit abri démontable ne nécessitent que des déclarations très sommaires où des schémas dessinés à la main par le demandeur sont souvent acceptés par le service instructeur.
• Les travaux ne modifiant pas l'aspect extérieur : Le remplacement à l'identique de fenêtres ou la réfection de toiture sans changement de matériau ni de couleur dispensent d'un dossier d'urbanisme élaboré.

En revanche, dès lors que votre projet crée de la surface de plancher, modifie l'emprise au sol, touche aux façades ou implique la création d'ouvertures, la rigueur technique du dessinateur devient un véritable atout. Pour connaître la frontière exacte entre les procédures administratives, parcourez notre dossier complet pour déterminer si vous relevez d'un permis de construire ou d'une déclaration préalable.

Conseils pratiques et liste de contrôle pour un premier échange réussi

Afin de aborder sereinement votre premier contact avec le dessinateur, voici trois cas de figure fréquents illustrant la bonne méthode de préparation, suivis d'une liste de contrôle récapitulative à garder sous les yeux.

Cas pratique 1 : Agrandissement de maison par extension latérale

Ce qu'il faut préparer : Un croquis montrant la liaison entre le salon actuel et la nouvelle pièce, le relevé de la distance disponible entre la façade et la clôture du voisin, des photos de la façade concernée et la confirmation du type de toiture souhaité (toit plat, deux pentes, bac acier).

Cas pratique 2 : Transformation d'un garage en chambre

Ce qu'il faut préparer : Les dimensions intérieures exactes du garage, la hauteur sous plafond existante, l'emplacement du tableau électrique, la position projetée de la nouvelle baie vitrée en remplacement de la porte de garage, ainsi que le relevé des places de stationnement conservées sur le terrain.

Cas pratique 3 : Aménagement de combles avec création de fenêtres de toit

Ce qu'il faut préparer : La hauteur sous faîtage, la pente du toit en degrés ou pourcentage, le type de charpente (fermettes industrielles en W ou charpente traditionnelle) et l'emplacement souhaité de la trémie d'escalier au niveau inférieur.

Conclusion : une préparation rigoureuse au service de votre projet

Prendre le temps de réunir ses idées, de tracer quelques croquis simples et d'effectuer des métrages de base constitue le meilleur investissement que vous puissiez faire avant de solliciter un dessinateur en bâtiment. Loin d'être une contrainte, cette démarche vous permet de mûrir votre projet d'agrandissement ou de rénovation, d'exprimer clairement vos besoins et d'éliminer d'emblée les fausses pistes architecturales.

De son côté, le dessinateur disposera d'une matière première saine et complète pour concevoir des plans d'une grande précision technique, parfaitement adaptés aux exigences des règlements d'urbanisme. Cette synergie entre vos idées et son savoir-faire graphique est la garantie d'obtenir une autorisation de construire ou une déclaration préalable acceptée du premier coup en mairie, sans perte de temps ni surcoût imprévu.

Ce qu'il faut retenir en synthèse :

1. Le dessinateur concrétise vos idées sous forme de plans normés et gère votre dossier d'urbanisme.
2. Pas besoin d'être un professionnel du dessin : des croquis lisibles avec des cotes de base suffisent largement.
3. Rassemblez le cadastre, le PLU et des photos dès le premier contact.
4. Une bonne préparation en amont réduit directement les délais de réalisation des plans.
5. Vérifiez la conformité au PLU pour éviter les refus administratifs en mairie.
6. Assurez-vous que votre projet ne nécessite pas obligatoirement la signature d'un architecte.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les règles régissant la composition des dossiers d'autorisation d'urbanisme sont encadrées par le Code de l'urbanisme. Pour toute demande d'information spécifique, veuillez vous adresser au service d'urbanisme de votre mairie ou consulter les fiches officielles sur Service-Public.
