Guide Pratique pour Réussir le Relevé de Cotes d'une Maison Ancienne au Mètre Laser

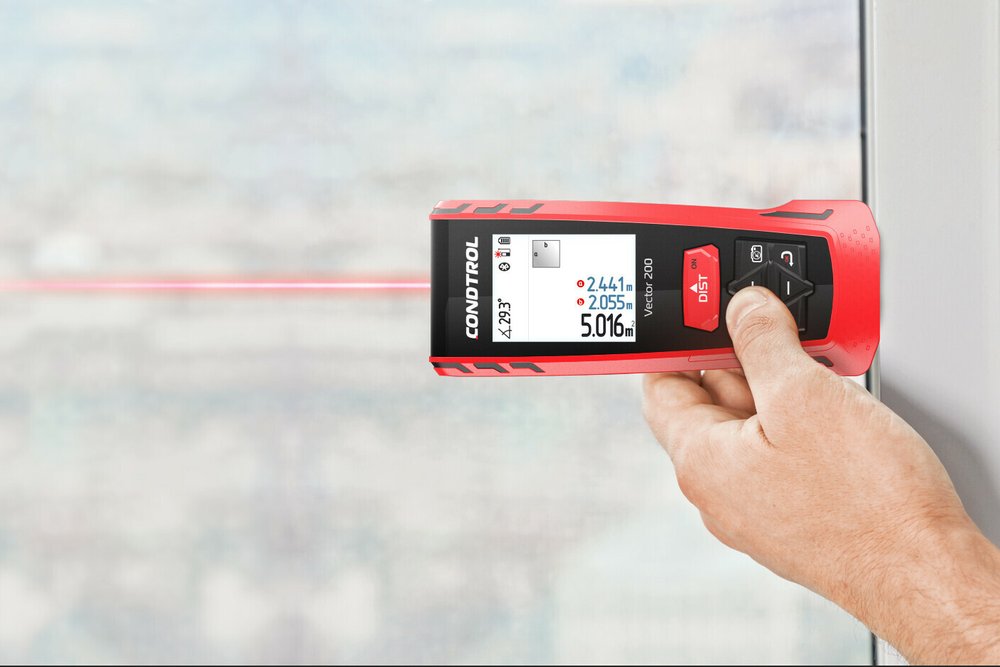

Avant de dessiner le moindre plan de rénovation ou d'extension, il faut d'abord savoir précisément ce qui existe. Sur une maison ancienne, cet exercice se révèle souvent plus délicat qu'il n'y paraît : murs qui ne sont pas parfaitement droits, angles qui ne font pas exactement 90 degrés, épaisseurs de murs variables d'une pièce à l'autre. Un mètre laser, correctement utilisé et avec une méthode rigoureuse, permet pourtant de réaliser un relevé fiable sans recourir systématiquement à un géomètre. Dans cet article, je détaille la méthode à suivre pour relever une maison ancienne dans de bonnes conditions, les erreurs les plus fréquentes à éviter, et la façon de transformer ces mesures en un plan exploitable.

Préparer son relevé avant de mesurer

Un relevé réussi commence bien avant la première mesure, par une préparation qui évite les allers-retours inutiles.

Faire un croquis à main levée de chaque niveau

Avant de sortir le mètre laser, dessiner rapidement à main levée la disposition approximative des pièces de chaque niveau permet de disposer d'un support sur lequel reporter directement les cotes au fur et à mesure, plutôt que de les noter séparément puis de devoir les recroiser plus tard.

Numéroter les pièces et les murs

Attribuer un numéro à chaque pièce et une lettre à chaque mur sur le croquis facilite grandement l'organisation des mesures, en particulier pour une maison avec de nombreuses pièces ou plusieurs niveaux.

La méthode de mesure pièce par pièce

Une méthode systématique évite les oublis et les incohérences une fois le relevé terminé.

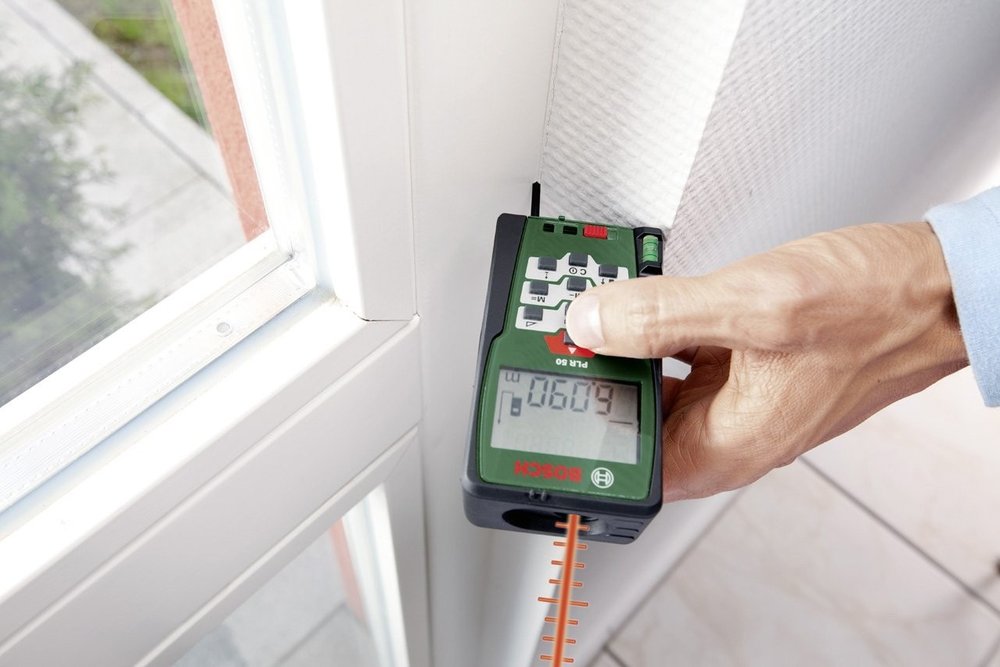

Mesurer les quatre côtés et les deux diagonales

Pour chaque pièce, mesurer non seulement les quatre côtés mais aussi les deux diagonales permet de vérifier que les angles sont bien droits ou, si ce n'est pas le cas, de documenter précisément l'écart, ce qui évite une erreur de fermeture difficile à corriger une fois le relevé mis au propre sur informatique.

• Les quatre longueurs de murs de la pièce
• Les deux diagonales, d'angle à angle opposé
• La hauteur sous plafond, en au moins deux points

Relever les ouvertures avec précision

Pour chaque porte et chaque fenêtre, mesurer sa largeur, sa position par rapport à un angle de référence, et la hauteur de son allège permet de reconstituer fidèlement les façades une fois le relevé mis en plan.

Les pièges spécifiques d'une maison ancienne

Une maison ancienne présente des irrégularités qu'une construction récente ne connaît généralement pas.

Des murs qui ne sont pas parfaitement droits

Il est fréquent qu'un mur ancien présente un léger fruit ou une irrégularité sur sa longueur : prendre plusieurs points de mesure le long du mur, plutôt qu'une seule cote d'un angle à l'autre, permet de représenter fidèlement cette irrégularité sur le plan final.

Des épaisseurs de murs variables

L'épaisseur des murs d'une maison ancienne varie souvent d'un mur à l'autre selon les matériaux et les périodes de construction successives, une donnée indispensable pour calculer correctement les surfaces intérieures et extérieures du bâtiment.

Les informations à relever au-delà des cotes

Un relevé complet dépasse la simple prise de cotes pour documenter l'ensemble des éléments utiles au projet.

Les réseaux visibles

La position des arrivées d'eau, des évacuations, des tableaux électriques et des points lumineux existants mérite d'être notée sur le croquis, car ces éléments influencent directement les choix de conception d'un projet de rénovation.

Un reportage photo systématique

Photographier chaque pièce sous plusieurs angles, ainsi que les façades extérieures, constitue une documentation précieuse au moment de la mise en plan, en particulier pour retrouver des détails oubliés lors du relevé sur site.

De la mesure brute au plan exploitable

Le relevé sur site n'est que la première étape : sa mise en plan demande également de la rigueur.

Vérifier la cohérence globale du relevé

Une fois les cotes reportées sur informatique, vérifier que les dimensions extérieures reconstituées à partir des pièces intérieures correspondent bien aux dimensions extérieures relevées séparément permet de détecter une erreur de mesure avant qu'elle ne se propage dans les plans définitifs.

Faire appel à un professionnel pour les cas complexes

Pour un bâtiment de grande taille, une configuration atypique ou un projet nécessitant une précision millimétrique, faire appel à un géomètre-expert ou à un dessinateur habitué à ce type de relevé garantit un résultat plus fiable qu'un relevé réalisé sans expérience préalable.

Conclusion : la rigueur avant la vitesse

Un relevé de cotes réussi ne dépend pas tant de la qualité de l'outil utilisé que de la méthode suivie : préparation en amont, mesures croisées, documentation complète des irrégularités propres à une maison ancienne. Un relevé fiable dès le départ évite des découvertes désagréables une fois les travaux engagés, lorsqu'une cote erronée révèle un décalage impossible à corriger sans reprendre une partie du chantier.

Les points essentiels à retenir :

1. Un croquis préalable facilite l'organisation des mesures sur le terrain.
2. Les diagonales de chaque pièce permettent de vérifier la régularité des angles.
3. Les murs anciens présentent souvent des irrégularités à documenter précisément.
4. L'épaisseur des murs varie fréquemment d'un mur à l'autre sur un bâtiment ancien.
5. Les réseaux visibles et les photos complètent utilement le relevé de cotes.
6. Un professionnel reste recommandé pour les configurations complexes ou de grande précision.
