Les Symboles Graphiques Indispensables pour Lire un Plan d'Architecte du Premier Coup
27/09/2026
Temps de lecture :
9 minutes

Les Symboles Graphiques Indispensables pour Lire un Plan d'Architecte du Premier Coup

Un plan de bâtiment ressemble souvent, pour un œil non averti, à un enchevêtrement de traits, d'arcs de cercle et de hachures sans signification apparente. Pourtant, chacun de ces éléments graphiques répond à une convention précise, partagée par la profession, qui permet de comprendre instantanément la nature d'un mur, le sens d'ouverture d'une porte ou la fonction d'une pièce sans avoir besoin d'explication écrite. Apprendre à décoder ces symboles change radicalement la façon dont on aborde ses propres plans de construction ou de rénovation. Dans cet article, je détaille les principaux symboles graphiques à connaître pour lire un plan de bâtiment avec assurance.

Distinguer les murs porteurs des cloisons

La première distinction à repérer sur un plan concerne la nature structurelle des parois représentées.

L'épaisseur du trait comme indice

Un mur porteur se représente généralement avec un trait plus épais ou une trame de hachures pleines symbolisant la maçonnerie, tandis qu'une cloison de distribution légère apparaît avec un trait plus fin, souvent d'une épaisseur nettement inférieure sur le plan.

La légende, référence ultime

Chaque bureau d'études ou cabinet peut adapter légèrement ses conventions graphiques, ce qui rend la légende du plan, lorsqu'elle est fournie, toujours plus fiable que la seule mémorisation des conventions générales évoquées dans cet article.

À retenir : avant de modifier une cloison lors de travaux, toujours vérifier sur le plan d'origine ou auprès d'un professionnel s'il s'agit bien d'une cloison non porteuse, une confusion à ce sujet pouvant avoir des conséquences structurelles graves.

Le symbole des portes et des fenêtres

Les ouvertures suivent des conventions graphiques précises qui renseignent sur leur fonctionnement.

L'arc de cercle d'une porte

Une porte se représente par un trait figurant le vantail et un arc de cercle indiquant sa course d'ouverture, l'extrémité de l'arc marquant la position du vantail une fois la porte totalement ouverte, ce qui permet de déduire immédiatement le sens d'ouverture et l'espace de débattement nécessaire.

  • Un trait simple dans le mur pour représenter le vantail fermé
  • Un arc de cercle traçant la course d'ouverture du vantail
  • Une double ligne pour une fenêtre, sans arc de cercle associé

Les fenêtres, plus simples à identifier

Une fenêtre se représente généralement par une ou plusieurs lignes fines traversant l'épaisseur du mur, sans arc de cercle associé, sa largeur correspondant directement à la cotation indiquée sur le plan.

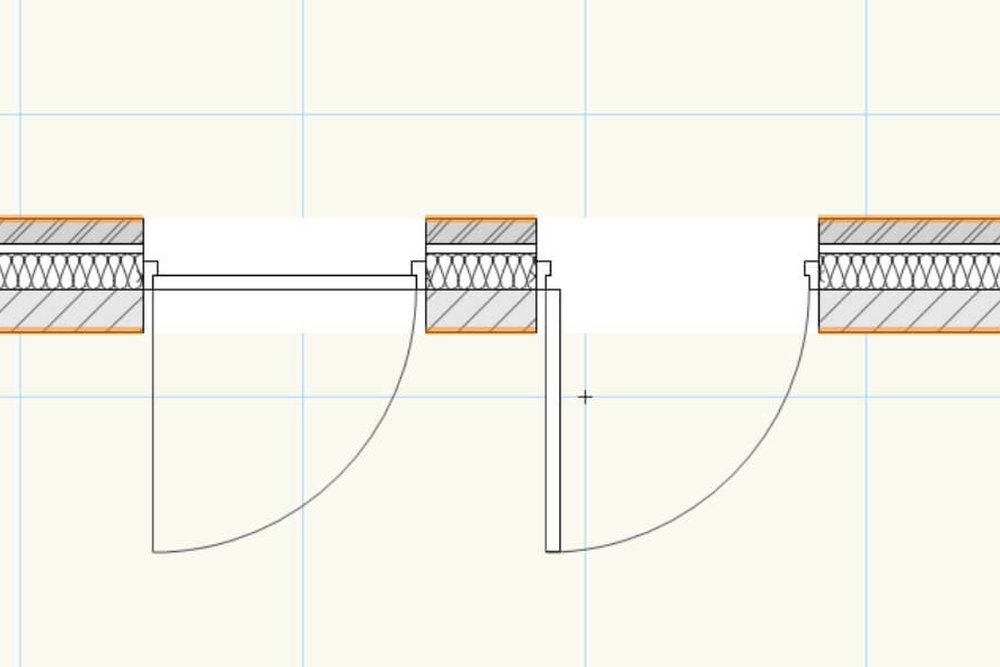

Légende des symboles de portes et fenêtres utilisés sur un plan technique de bâtiment

L'arc de cercle associé à une porte indique le sens d'ouverture et l'espace de débattement nécessaire au vantail.

Vous avez un plan à faire dessiner ou clarifier ?

Je réalise des plans clairs et normalisés, faciles à lire pour vous comme pour les entreprises de votre chantier. Devis gratuit sous 48h.

Demander un devis →

Escaliers et changements de niveau

La représentation des circulations verticales suit également des codes graphiques bien établis.

Les marches et la flèche de montée

Un escalier se représente par une série de lignes parallèles figurant chaque marche, accompagnées d'une flèche indiquant le sens de la montée, la flèche partant du bas et se dirigeant vers le niveau supérieur, une convention essentielle pour comprendre la circulation verticale du bâtiment.

La ligne de coupe sur un escalier

Une ligne brisée traversant les marches indique le niveau où le plan de coupe intercepte l'escalier, au-delà duquel les marches ne sont plus représentées dans le plan, une convention qui déroute parfois les non-initiés.

Les équipements sanitaires et techniques

Les pièces d'eau et les équipements techniques disposent de symboles normalisés propres.

Les symboles courants de la salle de bains

  • Un rectangle arrondi représente une baignoire
  • Un carré avec un rond central figure un receveur de douche
  • Une forme ovale sur un socle correspond à un lavabo
  • Un symbole spécifique, souvent une forme ovale allongée avec un réservoir, indique les WC

Les réseaux techniques sur un plan détaillé

Sur les plans techniques plus détaillés, des symboles spécifiques indiquent la position des prises électriques, des points lumineux, des arrivées et évacuations d'eau, chacun généralement accompagné d'une légende dédiée sur les dossiers les plus complets.

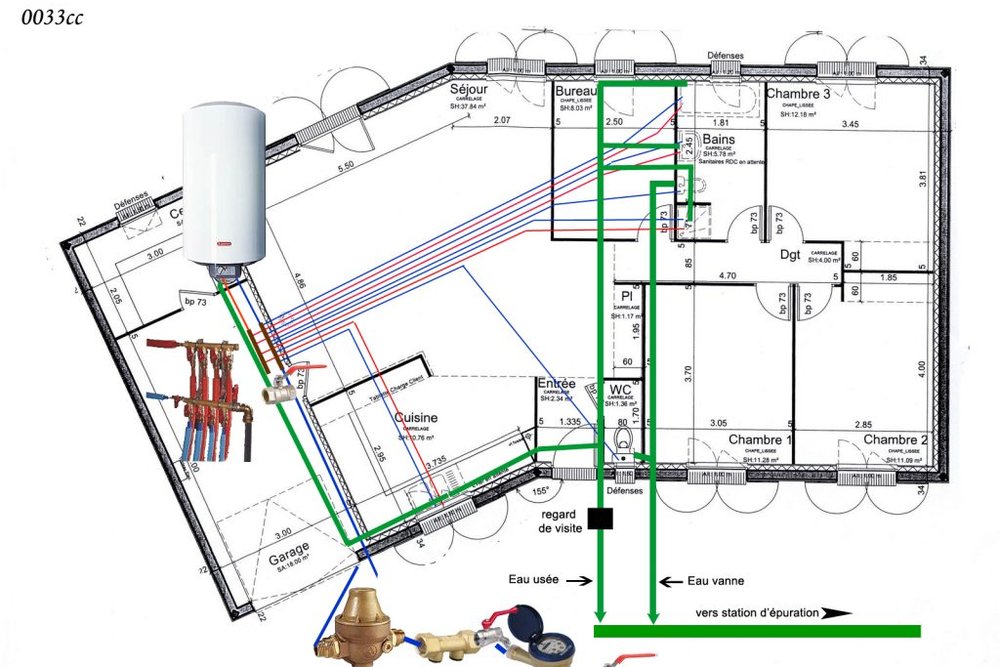

Symboles des équipements sanitaires et des réseaux techniques sur un plan de bâtiment détaillé

Chaque équipement sanitaire suit un symbole normalisé reconnaissable, généralement accompagné d'une légende sur les plans techniques détaillés.

Les hachures et la lecture d'une coupe

Sur une coupe, la nature des matériaux traversés se lit à travers des trames de hachures conventionnelles.

Une trame par matériau

Chaque type de trame correspond conventionnellement à un matériau précis, béton, isolant, bois ou maçonnerie, ce qui permet de comprendre la composition des parois représentées sur une coupe sans texte explicatif associé.

À ne pas négliger : les conventions de hachures peuvent légèrement varier d'un dessinateur à l'autre, en particulier entre les matériaux d'isolation, ce qui rend indispensable la consultation de la légende du plan avant d'interpréter la composition exacte d'une paroi sur une coupe.

Conclusion : un langage graphique à apprivoiser

Lire un plan de bâtiment relève avant tout de la maîtrise d'un langage graphique normalisé, dont les principaux codes restent stables d'un dossier à l'autre. Reconnaître le sens d'ouverture d'une porte, distinguer un mur porteur d'une cloison, ou comprendre la composition d'une paroi à travers ses hachures permet de dialoguer plus efficacement avec les professionnels du bâtiment et de mieux se projeter dans son propre projet.

Les points essentiels à retenir :

  1. L'épaisseur du trait distingue généralement un mur porteur d'une cloison légère.
  2. L'arc de cercle d'une porte indique son sens d'ouverture et son débattement.
  3. La flèche d'un escalier montre le sens de la montée vers le niveau supérieur.
  4. Chaque équipement sanitaire suit un symbole normalisé reconnaissable.
  5. Les hachures d'une coupe renseignent sur la nature des matériaux traversés.
  6. La légende du plan reste toujours la référence la plus fiable en cas de doute.
