Plans de Pool House Maçonné : Pourquoi Faire Appel à un Dessinateur

Aménager les abords de son bassin avec un bâtiment pérenne représente bien plus qu'une simple extension de jardin. Beaucoup de porteurs de projet assimilent spontanément leur futur pool house maçonné à un abri de jardin un peu plus élaboré. Pourtant, sur le plan de la conception architecturale, de l'implantation foncière et des démarches administratives, le changement d'échelle est radical.

Un pool house en maçonnerie combine presque systématiquement plusieurs fonctions sous une même toiture : un local technique pour la filtration, des sanitaires avec douche et toilettes, une cuisine d'été extérieure, ainsi qu'un espace détente abrité sous un auvent ou une pergola maçonnée. Cette mixité modifie en profondeur le calcul des surfaces, l'acheminement des réseaux enterrés, le traitement des eaux pluviales et l'insertion visuelle sur votre parcelle.

Face aux exigences accrues des services d'urbanisme municipaux, concevoir des plans conformes ne se résume pas à dessiner un rectangle sur une vue aérienne. Dans cet article, en tant que professionnel du dessin en bâtiment, je vous explique en détail ce qui distingue un pool house maçonné d'une annexe légère, comment sont déterminés les seuils d'autorisation, ce que contient un dossier complet, les écueils qui entraînent des demandes de pièces complémentaires, et ce qu'un dessinateur vous apporte concrètement pour franchir l'étape du permis ou de la déclaration sans perte de temps.

Abri léger ou pool house maçonné : les vraies ruptures techniques

Lorsqu'on installe un abri démontable en madriers ou en métal au fond du jardin, les interactions avec le sol et l'environnement restent limitées. La structure repose fréquemment sur de simples dalles gravillonnées ou une chape de propreté réduite, sans aucun raccordement autre, au mieux, qu'un fourreau électrique tiré pour une prise d'éclairage.

Un pool house maçonné fonctionne de manière totalement différente. C'est une construction lourde, réalisée en blocs de béton, briques ou béton cellulaire, reposant sur de véritables semelles filantes dimensionnées selon la portance du terrain. L'ouvrage fait corps avec la dalle de la plage de piscine ou crée un décroché de niveau distinct.

La gestion des fluides y est également centrale. Le bâtiment doit accueillir les arrivées et départs hydrauliques du système de filtration (skimmers, bondes de fond, refoulements), l'évacuation des eaux de lavage de filtre vers le réseau conforme, l'alimentation en eau potable pour l'évier et la douche, ainsi qu'une alimentation électrique renforcée pour piloter la pompe, le traitement automatique, l'éclairage et parfois un système de chauffage de l'eau. Ces exigences imposent d'intégrer les réservations et passages de réseaux dès l'esquisse des plans.

Emprise au sol, avancées de toit et surface de plancher

C'est sur le terrain du droit de l'urbanisme que la nuance technique prend toute son importance. De nombreux particuliers s'imaginent pouvoir réaliser un pool house spacieux sous le régime d'une simple formalité en ne mesurant que la pièce fermée du local technique. Cette vision est inexacte et conduit souvent à des déclarations erronées.

Le Code de l'urbanisme distingue la surface de plancher et l'emprise au sol. La surface de plancher correspond à la somme des surfaces closes et couvertes sous une hauteur de plafond supérieure à 1,80 m, mesurée au nu intérieur des murs de façade. Un salon d'été fermé ou un local technique clos génèrent de la surface de plancher.

À l'inverse, l'emprise au sol englobe la projection verticale du volume de la construction, tous débords et surplombs inclus, dès lors qu'ils sont soutenus par des poteaux ou des éléments porteurs. Une terrasse couverte attenante, un auvent maçonné abritant la table à manger ou un préau ouvert créent donc de l'emprise au sol, quand bien même aucune cloison n'y serait montée.

Partie de l'ouvrage	Surface de plancher	Emprise au sol	Impact sur l'autorisation
Local technique fermé (> 1,80 m sous plafond)	Comptabilisée	Comptabilisée	Cumule les deux valeurs
Auvent ou terrasse couverte sur poteaux	Non comptabilisée (espace ouvert)	Comptabilisée	Fait grimper l'emprise totale
Simple débord de toit décoratif sans appui	Non comptabilisée	Non comptabilisée en règle générale	Neutre si sans poteaux
Terrasse non couverte de plain-pied	Non comptabilisée	Non comptabilisée	Neutre selon la configuration

Seuils réglementaires : déclaration préalable ou permis de construire ?

Le choix entre une déclaration préalable de travaux et une demande de permis de construire est directement dicté par ces deux mesures de surface. En règle générale, selon les textes en vigueur consultables sur le site service-public.fr :

• En dessous de 5 m² : aucune formalité n'est requise, hors cas particuliers des zones protégées ou abords de monuments historiques. Mais un pool house maçonné fonctionnel fait rarement moins de 5 m².
• Entre 5 m² et 20 m² : une déclaration préalable de travaux (dossier DP) suffit, tant pour l'emprise au sol que pour la surface de plancher.
• Au-delà de 20 m² : un dossier de permis de construire devient obligatoire dès lors que l'une ou l'autre des deux surfaces dépasse ce palier.

Dans la pratique, la plupart des propriétaires prévoient un local fermé de 8 à 12 m² pour le groupe de filtration et du rangement, associé à un préau couvert de 15 m² pour déjeuner à l'abri du soleil. Si la surface de plancher reste bien inférieure à 20 m², l'emprise au sol totale grimpe immédiatement à plus de 23 ou 25 m². Le projet bascule ainsi automatiquement dans l'obligation d'un permis de construire. Déposer une simple déclaration préalable dans cette situation entraîne une notification d'irrecevabilité et suspend votre calendrier de travaux.

L'épreuve du PLU : distances aux limites, hauteurs et esthétique

Le document d'urbanisme applicable sur votre commune (Plan Local d'Urbanisme ou document équivalent) fixe les règles du jeu pour l'implantation des constructions accessoires. Contrairement aux idées reçues, on ne pose pas un pool house où l'on veut sur son terrain sous prétexte qu'il s'agit d'un équipement lié au loisir.

L'implantation par rapport aux limites parcellaires constitue le premier point de vigilance. Dans la plupart des règlements de zone, l'ouvrage doit être implanté soit directement en limite de propriété (sur la clôture mitoyenne), soit avec un retrait minimal imposé (généralement 2,50 m ou 3 m, parfois davantage selon la hauteur du bâtiment). Choisir de construire en limite séparative implique de proscrire toute vue directe, de traiter les débords de toiture sans empiètement et de concevoir un mur aveugle sans gouttière qui surplombe la parcelle voisine.

La hauteur maximale fait également l'objet de restrictions strictes. Les règles distinguent fréquemment la hauteur au faîtage (sommet de la toiture) et la hauteur à l'égout du toit ou à l'acrotère dans le cas d'une toiture-terrasse. Si votre terrain présente une pente, le point de mesure par rapport au terrain naturel d'origine devient un sujet technique sensible que les services instructeurs vérifient scrupuleusement.

Enfin, l'aspect extérieur doit s'harmoniser avec l'architecture locale. Le règlement communal peut imposer une pente de toit minimale, interdire certains coloris d'enduits, réclamer des tuiles spécifiques ou limiter l'emploi de certains bardages contemporains.

Réussir l'insertion paysagère et le volet graphique

Qu'il s'agisse d'une déclaration préalable ou d'un permis, l'instructeur municipal ne visite que rarement le terrain avant d'examiner le dossier. Il doit comprendre en quelques minutes la façon dont le nouvel édifice va dialoguer avec la maison existante, la piscine et les propriétés riveraines.

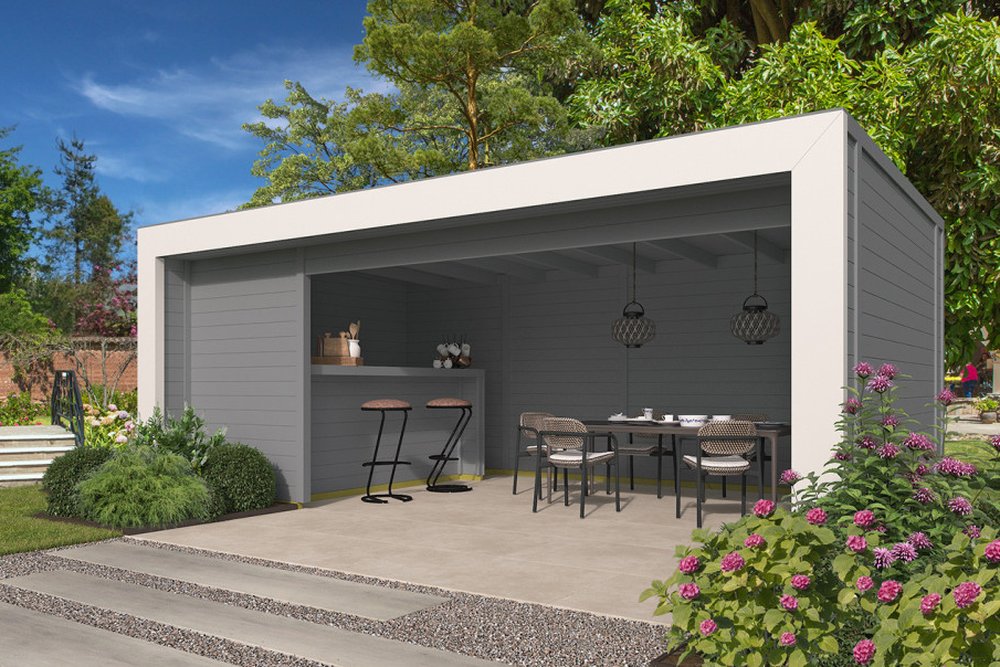

Le document d'insertion graphique (la pièce DP6 ou PCMI6) est l'un des volets les plus déterminants. Il s'agit d'un photomontage précis positionnant le pool house en perspective dans son environnement réel, photographié depuis un point de vue significatif. Un simple dessin approximatif collé sans respecter les lignes de fuite, la texture des matériaux ou les ombres portées est souvent rejeté ou suscite des doutes chez l'instructeur.

Cette pièce est indissociable de la notice descriptive d'impact paysager. Rédigée avec méthode, elle décrit l'état initial de la parcelle, justifie le choix de l'implantation par rapport à la course du soleil et au vent dominant, détaille les matériaux retenus (teinte des enduits, menuiseries aluminium, habillages en pierre ou bois) et présente les aménagements végétaux conservés ou plantés pour adoucir la présence du bâti.

Ce que fait un dessinateur en bâtiment (et ce qu'il ne fait pas)

Pour aborder votre collaboration de manière sereine, il est essentiel d'avoir une vision claire du périmètre d'intervention de chaque acteur de la construction. Le dessinateur en bâtiment indépendant se situe au cœur de la conception graphique et administrative du projet.

Ce que fait le dessinateur :

• Analyse fine des contraintes du PLU, des servitudes et du plan cadastral de votre parcelle.
• Aide à la mise au point du plan d'agencement intérieur pour rentabiliser chaque mètre carré utile (local filtration, vestiaire, douche, linéaire de plan de travail).

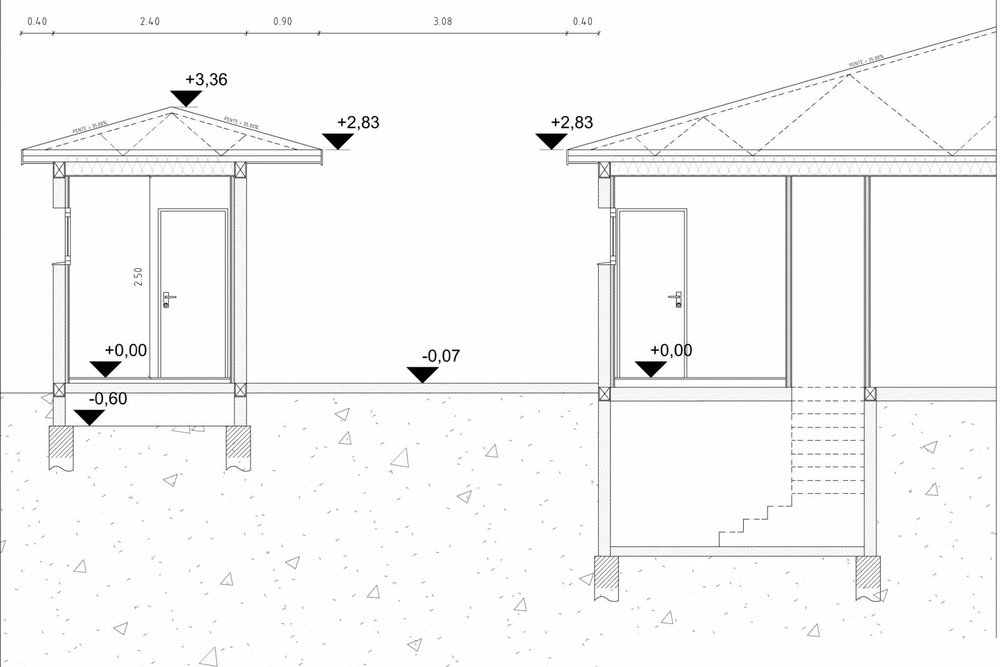

• Production d'un jeu complet de plans côtés à l'échelle : plan de situation, plan de masse côté dans les trois dimensions, plans des façades et des toitures, coupe sur le terrain montrant les cotes TN (terrain naturel) et TF (terrain fini).
• Élaboration du volet photographique et de la perspective d'insertion 3D.
• Rédaction des formulaires cerfa et des notices explicatives associées.

Ce que le dessinateur ne fait pas :

• Il ne réalise pas les calculs d'ingénierie structurelle (ferraillage des poutres, dimensionnement des semelles de fondations face au retrait-gonflement des argiles), qui sont du ressort d'un bureau d'études structure ou de l'artisan maçon garant de son ouvrage.
• Il n'exécute pas les sondages de sol géotechniques.
• Il n'assure pas le suivi quotidien des ouvriers, la coordination des corps d'état ou la maîtrise d'œuvre d'exécution sur le chantier.
• Il ne peut pas signer de demande de permis dont la surface globale cumulée de la maison et de l'annexe dépasserait les plafonds légaux imposant le recours obligatoire à un architecte.

Dans quels cas peut-on se passer d'un dessinateur ?

Il n'y a aucune obligation légale de recourir à un professionnel pour déposer une déclaration préalable ou un permis de construire sous les seuils d'architecte. Si vous avez une solide maîtrise des logiciels de dessin assisté par ordinateur, que vous maîtrisez la lecture d'un règlement d'urbanisme et que votre projet se résume à un simple local cubique de 8 m² sans auvent complexe sur un terrain parfaitement plat, vous pouvez tout à fait monter votre dossier vous-même.

En revanche, dès lors que le pool house combine maçonnerie traditionnelle, charpente bois avec auvent débordant, terrain en pente nécessitant des coupes altimétriques rigoureuses, ou qu'il se situe dans le périmètre d'un site patrimonial remarquable sous l'œil de l'Architecte des Bâtiments de France, tenter l'aventure en autodidacte comporte des risques importants de blocage. Le temps passé à corriger des plans rejetés compense rarement l'économie initiale.

Ce qui détermine le coût et les délais de réalisation des plans

Le budget nécessaire pour faire réaliser les plans d'un pool house maçonné par un dessinateur varie selon plusieurs paramètres objectifs propres à chaque propriété :

• Le type de dossier requis : une déclaration préalable comporte généralement moins de pièces graphiques lourdes qu'un permis de construire complet, ce qui influe sur le temps de travail passé.
• La complexité de la forme bâtie : une toiture monopente simple demande moins d'heures de modélisation qu'un ensemble combinant toiture deux pans tuiles, décrochés maçonnés, auvent à fermettes apparentes et cuisine d'angle intégrée.
• La topographie de votre parcelle : implanter un bâtiment sur un terrain présentant une pente prononcée oblige à calculer précisément les mouvements de terre (déblais et remblais) sur les coupes de terrain pour justifier la hauteur légale.
• La présence de contraintes patrimoniales : en secteur classé ou sous covisibilité avec un monument historique, le niveau de détail exigé pour les menuiseries, la teinte des tuiles et le traitement des clôtures demande des recherches et des justifications graphiques plus poussées.

Concernant les délais, la production d'un dossier de plans prend couramment de une à trois semaines selon la réactivité des échanges et la clarté de vos souhaits. S'ouvre ensuite la phase d'instruction par le service urbanisme de votre commune : selon les textes en vigueur, le délai d'instruction légal de droit commun est généralement d'un mois pour une déclaration préalable et de deux mois pour un permis de construire de maison individuelle et ses annexes, délai qui peut être majoré (souvent d'un mois supplémentaire) si l'avis d'un service extérieur comme les Bâtiments de France est sollicité.

Les documents à préparer avant le premier contact

Pour permettre au dessinateur de vous renseigner efficacement et d'établir une estimation précise, rassemblez les éléments suivants en amont de votre premier échange :

• Le plan de bornage ou le plan de masse de votre permis d'origine : ce document mentionne les limites exactes de propriété, l'emplacement de la maison et les reculs existants.
• L'implantation exacte du bassin : positionnez la piscine si elle est déjà construite, ou joignez les plans du pisciniste si le projet est concomitant.
• Une série de photographies du jardin : prenez des vues d'ensemble de la zone d'implantation, des vues montrant les limites séparatives avec les voisins, ainsi qu'une vue large depuis la rue ou l'accès principal.
• Une liste de vos besoins fonctionnels : précisez la taille souhaitée pour le local technique, la présence éventuelle de sanitaires, d'une douche fermée ou extérieure, et les dimensions souhaitées pour l'espace couvert.
• Vos préférences de style : toiture traditionnelle en tuiles, toit plat contemporain avec acrotère, bardage partiel en bois ou enduit ton pierre ton sur ton avec l'habitation principale.

Les erreurs récurrentes qui bloquent l'instruction

Chaque mois, de nombreux dossiers d'annexes de piscine déposés directement par des particuliers se retrouvent suspendus par les mairies. Les motifs de blocage reviennent avec une grande régularité :

L'intervention d'un professionnel permet de verrouiller l'ensemble de ces points dès le premier envoi, évitant ainsi le cycle frustrant des courriers de prorogation de délai et de demandes de pièces manquantes.

Conclusion : sécuriser son investissement et valoriser sa propriété

Un pool house maçonné valorise indéniablement une propriété et transforme radicalement l'usage quotidien d'un espace baignade. Toutefois, compte tenu de son caractère permanent, de son coût de construction et de son impact sur la parcelle, sa conception requiert la même rigueur technique et administrative qu'une extension de maison.

Faire appel à un dessinateur en bâtiment vous garantit un projet optimisé dans ses volumes, conforme aux moindres exigences du plan local d'urbanisme et prêt pour une instruction fluide en mairie. C'est l'assurance de démarrer son chantier l'esprit tranquille, avec des cotes fiables que vos artisans maçons et charpentiers pourront exploiter sans ambiguïté.

Les repères essentiels avant de lancer votre projet :

1. Le pool house maçonné est un bâtiment fixe sur fondations intégrant réseaux et fluides.
2. Les auvents et préaux ouverts créent de l'emprise au sol mais pas de surface de plancher.
3. Le seuil de 20 m² d'emprise fait basculer la démarche de la déclaration préalable vers le permis de construire.
4. Le PLU municipal dicte les règles d'implantation, les retraits aux clôtures et la hauteur maximale.
5. L'insertion paysagère est la pièce maîtresse observée par l'instructeur pour valider l'aspect visuel.
6. Le dessinateur conçoit les plans réglementaires complets mais ne réalise pas les calculs de ferraillage.
7. Préparez votre plan de bornage et l'implantation du bassin pour faciliter l'étude initiale.
8. Un dossier rigoureux évite les reports d'instruction de plusieurs mois.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les règles d'urbanisme applicables aux constructions annexes sont régies par le Code de l'urbanisme et le plan local d'urbanisme communal. Rapprochez-vous du service urbanisme de votre mairie pour connaître les servitudes locales.
