Pourquoi le Plan de Masse est le Document le Plus Souvent Rejeté en Mairie

Parmi toutes les pièces d'un dossier de permis de construire ou de déclaration préalable, le plan de masse concentre à lui seul une part disproportionnée des demandes de pièces complémentaires et des refus. Ce n'est pas un hasard : ce document unique doit synthétiser à la fois l'implantation exacte du projet, ses distances aux limites, les réseaux, les accès et les aménagements extérieurs, autant d'informations que l'instructeur va systématiquement confronter au règlement du PLU. Une seule cotation approximative ou une omission suffit à faire basculer un dossier par ailleurs solide vers une notification de pièces manquantes. Dans cet article, j'explique pourquoi ce document concentre autant de risques et comment produire un plan de masse conforme dès le premier dépôt.

Le rôle central du plan de masse dans le dossier

Le plan de masse occupe une place particulière parmi les pièces graphiques d'un dossier d'urbanisme.

Un document de synthèse unique

Contrairement aux plans de façade ou aux plans intérieurs, le plan de masse doit synthétiser en une seule vue l'implantation du bâtiment, ses distances aux limites séparatives, les accès, les réseaux et les aménagements extérieurs, ce qui multiplie les occasions d'erreur par rapport à un document plus ciblé.

Le premier document confronté au règlement du PLU

C'est sur le plan de masse que l'instructeur vérifie en priorité la conformité aux règles de distance, d'emprise au sol et d'implantation fixées par le PLU, ce qui en fait la pièce la plus systématiquement scrutée dès les premières minutes de l'instruction du dossier.

Les erreurs de cotation les plus fréquentes

Certaines erreurs de cotation reviennent avec une régularité frappante d'un dossier à l'autre.

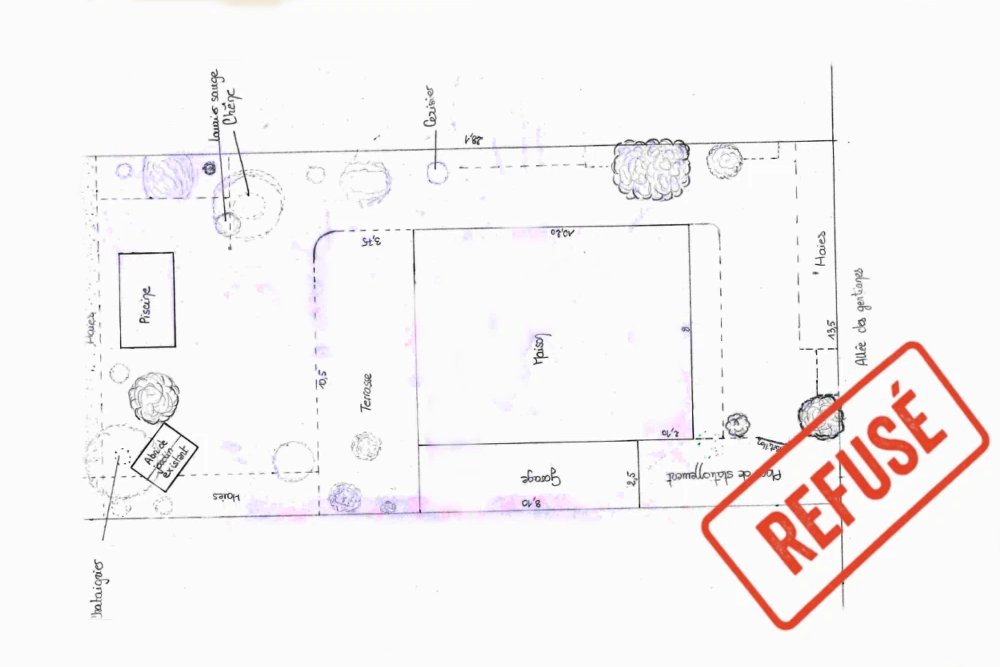

Des distances mesurées approximativement

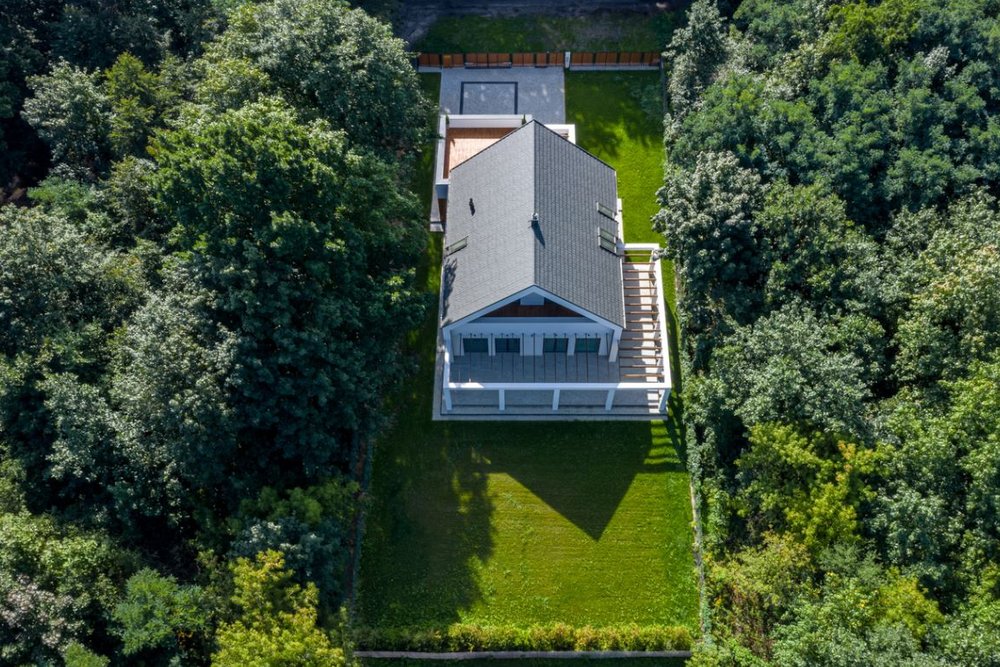

La distance entre un bâtiment et une limite séparative doit être mesurée perpendiculairement à cette limite, et non selon la ligne la plus courte visuellement, une nuance qui échappe fréquemment aux porteurs de projet peu familiers avec les conventions de cotation en urbanisme.

• Distance mesurée en diagonale plutôt que perpendiculairement à la limite
• Absence de cotation sur l'un des côtés du bâtiment projeté
• Implantation ne correspondant pas exactement au parcellaire cadastral

Une implantation qui ne colle pas au cadastre

Un plan de masse dessiné à partir d'une base cadastrale imprécise ou obsolète peut représenter une implantation qui ne correspond plus exactement aux limites réelles du terrain, un décalage parfois suffisant pour remettre en cause le respect des distances minimales imposées.

Les omissions les plus courantes

Au-delà des erreurs de mesure, certains éléments sont tout simplement oubliés lors de l'établissement du plan.

Les réseaux existants ou à créer

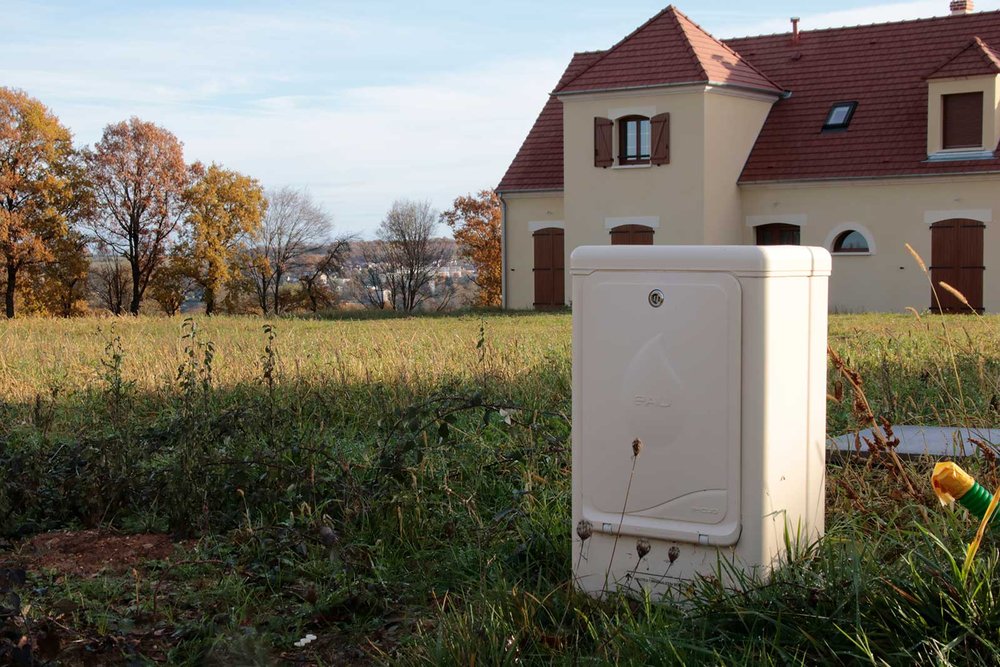

Les réseaux d'eau, d'électricité et d'assainissement, existants ou à créer, doivent apparaître sur le plan de masse, et leur omission figure parmi les motifs les plus fréquents de demande de pièces complémentaires adressée par le service instructeur.

Les aménagements extérieurs prévus

Les places de stationnement, la terrasse, les clôtures ou les espaces verts prévus dans le projet doivent également figurer sur le plan de masse dès lors qu'ils font partie intégrante du programme, sous peine de voir le dossier jugé incomplet sur ce point précis.

La fiabilité de la base cadastrale ou topographique

La qualité du plan de masse dépend directement de la fiabilité des données de base utilisées pour l'établir.

Les limites du plan cadastral

Le plan cadastral, consultable en ligne, reste un document fiscal dont la précision géométrique n'a pas de valeur juridique de bornage, ce qui le rend parfois insuffisant comme unique base pour un plan de masse dans les zones où les limites sont incertaines ou contestées.

L'intérêt d'un relevé topographique

Pour un terrain en pente, de forme irrégulière, ou dont les limites ne sont pas clairement matérialisées, un relevé topographique réalisé par un géomètre-expert apporte une base fiable qui sécurise l'ensemble des cotations du plan de masse.

Vérifier son plan de masse avant le dépôt

Quelques vérifications systématiques permettent de fiabiliser le document avant son dépôt en mairie.

Confronter chaque cotation au règlement du PLU

Reprendre une à une les distances et les surfaces indiquées sur le plan de masse, et les comparer aux seuils fixés par le règlement de la zone concernée, permet de détecter par soi-même une éventuelle non-conformité avant que l'instructeur ne le fasse.

Faire relire le document par un professionnel

Un dessinateur ou un architecte habitué à la constitution de dossiers d'urbanisme repère généralement en quelques minutes les incohérences ou les omissions qui échapperaient à un œil moins expérimenté, ce qui limite fortement le risque de rejet.

Conclusion : la pièce qui mérite le plus d'attention

Le plan de masse n'est pas un document comme les autres dans un dossier d'urbanisme : sa fonction de synthèse en fait à la fois la pièce la plus riche en informations et la plus exposée aux erreurs. Une base fiable, des cotations précises et une confrontation systématique au règlement du PLU restent les meilleures garanties d'un dépôt qui ne se heurte pas à une demande de pièces complémentaires évitable.

Les points essentiels à retenir :

1. Le plan de masse synthétise à lui seul la plupart des informations vérifiées par l'instructeur.
2. Les distances aux limites doivent être mesurées perpendiculairement à la limite séparative.
3. Les réseaux et les aménagements extérieurs doivent figurer systématiquement sur le document.
4. Le plan cadastral n'a pas de valeur juridique de bornage et peut manquer de précision.
5. Un relevé topographique sécurise les cotations sur un terrain complexe.
6. Une relecture professionnelle avant le dépôt limite fortement le risque de rejet.
