Lucarne rampante : plans et autorisations nécessaires

Lorsqu'on cherche à valoriser les volumes sous combles d'une habitation, la question de l'éclairage naturel et de la hauteur de passage se pose immédiatement. Si la fenêtre de toit classique séduit souvent par sa simplicité de mise en œuvre, elle n'offre ni le dégagement vertical ni le confort visuel d'un ouvrage saillant. C'est ici que la lucarne rampante, parfois appelée lucarne meunière ou lucarne à pente unique, révèle tous ses atouts architecturaux.

Concevoir une telle ouverture ne se résume pas à percer un chevêtre entre deux chevrons. Entre la géométrie précise des pentes, l'étanchéité des noues et des jouées, le respect strict du plan local d'urbanisme et le montage du dossier administratif, l'opération requiert une rigueur graphique absolue. En tant que dessinateur en bâtiment, je constate fréquemment que des dossiers de déclaration préalable sont bloqués ou refusés par les services instructeurs simplement parce que les coupes ne démontrent pas la conformité de l'ouvrage ou que les façades projettent un volume disproportionné.

Dans ce guide pratique, nous passons en revue l'ensemble des spécificités techniques propres à la lucarne rampante : son dessin géométrique, l'articulation de ses pentes, les exigences des règlements d'urbanisme locaux, le choix entre déclaration préalable et permis de construire, ainsi que la méthode pour constituer des pièces graphiques irréprochables garantissant une instruction sans accroc.

Anatomie technique de la lucarne rampante

Pour bien dessiner un ouvrage, il convient d'en maîtriser parfaitement la composition structurelle. Contrairement à une lucarne à deux pans (dite capucine ou bâtière) ou à croupe, la lucarne rampante est couverte par un plan incliné unique dont la déclivité suit le même sens que le versant de toiture sur lequel elle vient se greffer.

Elle se compose de plusieurs sous-ensembles fondamentaux :

• Le chapeau ou rampant : ce pan de couverture unique prolonge la toiture supérieure avec un angle nettement plus doux pour venir coiffer la fenêtre.
• La façade avant : elle reçoit une menuiserie verticale conventionnelle, offrant une vue directe vers l'horizon sans déformation optique, contrairement aux vitrages inclinés.
• Les jouées : ce sont les deux parois latérales verticales reliant le chapeau de la lucarne au versant principal. Elles jouent un rôle capital dans l'isolation thermique et la protection aux vents dominants.
• Les raccordements d'étanchéité : ils comprennent le faîtage de raccordement en partie haute, les noues ou couloirs d'évacuation de chaque côté des jouées et la bavette de rejet d'eau sous l'appui de fenêtre.

Dans le langage courant, on confond souvent la lucarne rampante avec le chien-assis. Pourtant, au sens architectural strict, le vrai chien-assis présente une toiture en pente inversée qui plonge vers l'intérieur du bâtiment, une disposition historique devenue marginale en raison des risques accrus d'engorgement des eaux pluviales. Pour aller plus loin dans la typologie des ouvrages en comble, vous pouvez consulter notre dossier dédié à la création de lucarnes en toiture.

Calcul des pentes et contraintes dimensionnelles

La faisabilité technique d'une lucarne rampante repose sur un principe trigonométrique immuable : la pente du chapeau de la lucarne doit obligatoirement être inférieure à la pente générale du versant de toiture existant. Sans cette différence d'angle, la lucarne ne pourrait pas créer le dégagement vertical recherché pour loger la fenêtre.

Si la toiture principale affiche par exemple une inclinaison de 45 degrés, le chapeau de lucarne pourra être dimensionné avec une inclinaison de 15 à 25 degrés. En revanche, sur une toiture à faible pente, disons 25 à 30 degrés, la lucarne rampante devient délicate à concevoir, car son propre toit approcherait une inclinaison presque horizontale.

Le choix du matériau dicte directement la pente admissible. Pour les toitures principales où la déclivité ne permet pas d'atteindre la pente minimale requise par des tuiles, l'utilisation du zinc sur le rampant supérieur constitue une réponse technique et esthétique éprouvée. Pour approfondir le calcul de ces angles, vous pouvez relire notre fiche sur la pente de toiture et règles du PLU.

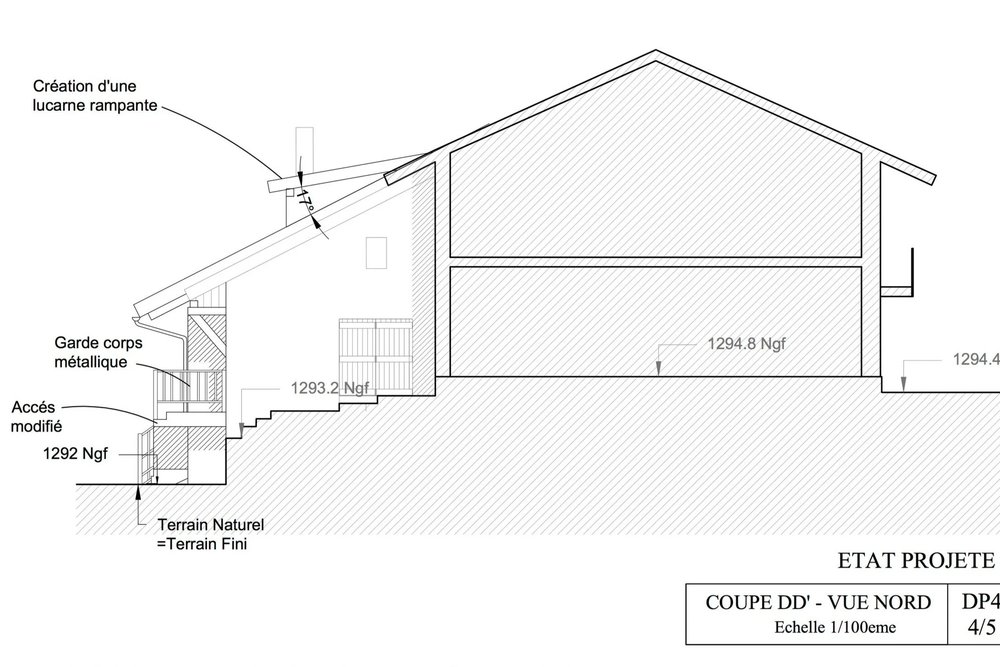

La coupe transversale cotée permet aux instructeurs de vérifier la différence de pente entre le pan principal et le chapeau de la lucarne.

Conformité avec le plan local d'urbanisme (PLU)

Le Code de l'urbanisme et le règlement local de votre commune fixent le cadre légal de toute modification de volumétrie extérieure. Avant même de dessiner la première ligne de votre projet, il est impératif d'étudier le document d'urbanisme applicable dans votre zone en vous référant au PLU communal ou intercommunal.

Les prescriptions locales concernant les lucarnes portent principalement sur quatre aspects :

• Le positionnement sur le versant : la plupart des règlements imposent un retrait minimal par rapport à la ligne d'égout du toit (souvent entre 50 cm et 1 mètre) ainsi qu'un dégagement sous le faîtage principal. La lucarne ne doit généralement pas venir percer l'arête sommitale du toit.
• L'écartement vis-à-vis des pignons et limites séparatives : pour des motifs d'équilibre visuel et de respect des vues directes sur le voisinage, un retrait latéral par rapport aux rives de toit est systématiquement exigé.
• Le ratio de percement : le PLU encadre régulièrement la largeur maximale de la lucarne par rapport à la longueur totale du pan de toiture, interdisant les bandeaux continus qui dénatureraient la silhouette d'une toiture traditionnelle.
• Les matériaux et teintes autorisés : si le zinc prépatiné anthracite ou naturel est fréquemment toléré, certaines zones traditionnelles n'autorisent que des jouées bardées d'ardoises posées au crochet ou des menuiseries bois à petits bois verticaux.

Déclaration préalable ou permis de construire : quel formalisme ?

Toute modification de toiture visible depuis l'espace public ou privé relève d'une autorisation d'urbanisme. Deux régimes coexistent selon l'ampleur des travaux envisagés et l'impact sur les surfaces du bâtiment.

Dans la grande majorité des configurations, la création d'une ou deux lucarnes relève de la procédure de déclaration préalable de travaux. C'est le cas lorsque le projet modifie l'aspect extérieur sans créer de surface ou en générant une surface inférieure aux limites fixées par les textes en vigueur. Pour vérifier l'ensemble des cas de figure, vous pouvez vous référer à la liste des situations relevant de la déclaration préalable de travaux.

Qu'en est-il de la surface ? Une lucarne rampante redresse le plan de toiture. Si cette modification transforme un volume sous combles auparavant inaccessible ou inférieur à 1,80 mètre de hauteur libre en un espace praticable supérieur à ce seuil, une création de surface peut être caractérisée. Il convient donc de calculer avec discernement la surface de plancher et emprise au sol nouvellement générée.

Si votre projet s'inscrit dans un programme plus vaste, tel qu'un aménagement de combles complet excédant les seuils réglementaires d'agrandissement ou nécessitant une surélévation générale de toiture, le dossier basculera automatiquement vers un permis de construire. En cas de doute sur la qualification de votre projet, les formulaires Cerfa et fiches explicatives officielles sont consultables sur le site service-public.fr.

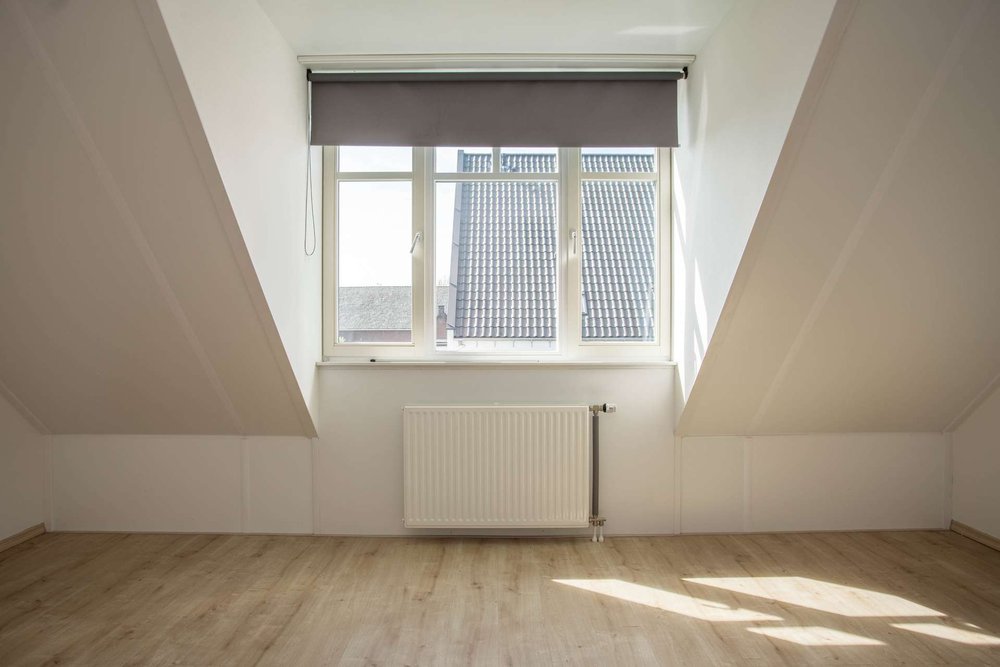

La lucarne rampante permet de créer une véritable station debout au droit de la fenêtre, augmentant l'espace exploitable sous les toits.

Les plans indispensables pour le dossier d'urbanisme

Pour instruire votre demande, le service instructeur de la mairie a besoin de comprendre avec exactitude l'impact du projet sur le bâti existant et sur le paysage de la rue. Un dossier incomplet ou aux cotations approximatives fera systématiquement l'objet d'une notification d'incomplétude, interrompant le délai d'instruction.

Voici le jeu de plans requis par un dessinateur professionnel :

• Le plan de situation (DP1) : il localise précisément la parcelle au sein du territoire communal avec ses accès et son orientation géographique.
• Le plan de masse (DP2) : côté à l'échelle, il indique l'implantation de la construction par rapport aux limites séparatives et met en évidence la projection horizontale de la lucarne par rapport aux débords de toiture existants.
• Le plan en coupe du bâtiment (DP3) : cette pièce est cruciale pour une lucarne rampante. La coupe doit traverser l'axe de la lucarne pour illustrer la rupture de pente, la hauteur d'allège, la hauteur sous plafond dégagée et le profil du terrain naturel.
• Le plan des façades et toitures avant et après travaux (DP4) : le dossier doit impérativement comporter une double représentation. D'un côté, l'état initial montrant la couverture sans modification (ou avec l'ancienne fenêtre de toit). De l'autre, l'état projeté illustrant le rythme des menuiseries, la teinte des matériaux de couverture, l'habillage des jouées et les zingueries.
• Le document graphique d'insertion (DP6) : un photomontage réaliste montrant la maison avec sa nouvelle lucarne dans son environnement immédiat.
• Les photographies en environnement proche et lointain (DP7 et DP8) : elles permettent d'apprécier la visibilité de la toiture depuis les voies publiques et les parcelles voisines.

Intégration en secteur ABF et bâti remarquable

Si votre bien se situe aux abords d'un édifice classé, dans un périmètre protégé ou au cœur d'un Site Patrimonial Remarquable, l'instruction de votre demande sera soumise à l'accord de l'Architecte des Bâtiments de France (ABF).

Les règles d'acceptabilité deviennent alors bien plus strictes. L'ABF prête une attention soutenue à la composition des toitures :

• Le recours à des menuiseries en aluminium laqué brillant ou en PVC blanc épais est couramment proscrit au profit du bois peint ou de profilés métalliques extra-fins.
• Les jouées en tôle ondulée ou en plastique sont totalement rejetées. Le zinc façonné de manière traditionnelle ou l'ardoise posée au clou est généralement préconisé.
• Les dimensions doivent rester sobres : les lucarnes disproportionnées dites en bandeau sont systématiquement retoquées dans le bâti ancien au motif qu'elles détruisent la dominance de la toiture sur le plein des façades.

Dans ces contextes sensibles, adapter finement le graphisme de son projet s'avère indispensable. Pour préparer un dossier conforme à ces exigences patrimoniales, n'hésitez pas à consulter notre guide méthodologique pour construire en zone ABF et adapter ses plans.

Erreurs graphiques fréquentes et conseils du dessinateur

Au fil des dossiers examinés, un certain nombre de maladresses récurrentes compromettent l'accord des déclarations préalables. En évitant ces écueils sur vos plans, vous maximisez les chances d'obtenir une issue favorable du premier coup :

• L'incohérence entre coupe et élévation : dessiner une lucarne d'un mètre cinquante de hauteur sur la façade alors que la coupe transversale n'en montre qu'un mètre vingt est une anomalie fréquente résultant de tracés manuels non recoupés. Les projections doivent correspondre au millimètre près.
• L'absence de précision sur la nature des jouées : laisser les côtés de la lucarne en blanc sans hachure ni légende descriptive amène systématiquement l'instructeur à demander des pièces complémentaires. Mentionnez clairement la nature du revêtement (zinc prépatiné, enduit similaire à la façade, ardoise de pays).
• L'oubli des cotes de recul : ne pas faire figurer la distance entre la menuiserie et la rive latérale de toiture ou entre l'appui et l'égout empêche la vérification de conformité avec les articles du PLU.
• Une mauvaise appréciation par rapport aux fenêtres de toit : si le projet remplace une fenêtre de type châssis de toit existante, veillez à bien mentionner sa suppression sur le plan avant travaux plutôt que de laisser planer un doute. Si vous hésitez encore entre les deux options, notre comparatif pour bien placer ses fenêtres de toit pourra vous éclairer.

Trois cas pratiques d'intégration

Cas 1 : Création d'une lucarne meunière sur une maison ancienne de village

• Toiture en ardoise à 50 degrés d'inclinaison : pente idéale pour un rampant en zinc prépatiné à 18 degrés.
• Jouées habillées d'ardoises naturelles taillées en écailles pour une intégration respectueuse de la bâtisse.
• Dépôt d'une déclaration préalable simple avec notice explicative des teintes et matériaux retenus.

Cas 2 : Remplacement de deux fenêtres inclinées par une large lucarne rampante

• Reprise importante de la charpente avec renforcement des pannes intermédiaires et pose d'un chevêtre double.
• Vérification préalable du ratio de percement imposé par le PLU communal sur le pan concerné.
• Calcul précis de la surface de plancher supplémentaire créée au droit de la baie sous 1,80 mètre.

Cas 3 : Aménagement d'un pavillon contemporain avec couverture tuiles

• Pente de toit principale modérée (35 degrés) nécessitant un chapeau de lucarne à pente douce étanché en zinc noir.
• Menuiserie aluminium ton gris anthracite en accord parfait avec les volets roulants encastrés dans l'épaisseur du linteau.
• Insertion 3D soignée intégrant la vue depuis la voirie pour valider l'impact visuel auprès de la mairie.

Conclusion : un investissement de confort qui exige un dossier sans faille

La lucarne rampante transforme radicalement l'habitabilité et le charme d'un étage sous combles. En apportant une vraie fenêtre verticale, elle ouvre la perspective vers l'extérieur et libère de précieux mètres carrés praticables. Pour autant, sa réalisation touche au clos et couvert ainsi qu'à la silhouette paysagère de votre commune.

La clé d'une démarche sereine réside dans l'anticipation des exigences du PLU et la confection de plans d'urbanisme d'une netteté irréprochable. En confiant la modélisation et le montage de votre déclaration préalable à un dessinateur expérimenté, vous sécurisez votre investissement et vous vous épargnez des semaines de retards administratifs.

Les points essentiels à retenir :

1. Le principe de pente : le rampant de la lucarne doit obligatoirement avoir une pente inférieure au versant principal.
2. Le choix des matériaux : le zinc permet des pentes très faibles, tandis que les tuiles réclament une inclinaison plus prononcée.
3. Les règles du PLU : vérifiez scrupuleusement les retraits obligatoires par rapport aux rives et à l'égout du toit.
4. Le formalisme administratif : la déclaration préalable est la règle, sauf dépassement des seuils globaux d'agrandissement.
5. L'impact sur les surfaces : la surface de plancher doit être déclarée dès lors que la hauteur libre créée dépasse 1,80 mètre.
6. La précision des coupes : la pièce DP3 doit montrer l'articulation exacte entre la charpente, la baie et la pente du chapeau.
7. Les façades avant et après : présentez systématiquement l'état existant et l'état futur avec indication claire des textures et couleurs.
8. L'attention portée aux jouées : soignez leur isolation phonique et thermique ainsi que leur revêtement protecteur extérieur.
9. La vigilance en zone ABF : privilégiez les matériaux nobles et respectez les gabarits architecturaux locaux.
10. L'affichage réglementaire : dès délivrance du récépissé ou de la décision tacite, installez le panneau réglementaire sur rue.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les travaux modifiant l'aspect extérieur de votre toiture sont soumis aux règles du Code de l'urbanisme et au règlement du PLU en vigueur dans votre commune. Pour tout renseignement complémentaire, rapprochez-vous du service urbanisme municipal ou consultez le portail officiel Service-Public.
