Plans sur vide sanitaire : les éléments à fournir au dessinateur

Lorsque vous envisagez de faire construire une maison individuelle ou une extension, le choix du système de fondation et du plancher bas oriente l'ensemble du projet architectural. Parmi les solutions techniques les plus courantes, le plancher sur vide sanitaire offre une excellente protection contre les remontées d'humidité, permet une gestion aisée des réseaux et s'adapte parfaitement aux parcelles présentant une légère déclivité ou des sols sensibles. Cependant, du point de vue du dessinateur en bâtiment, concevoir les plans d'une maison reposant sur un soubassement ventilé ne se résume pas à empiler quelques rangs d'agglomérés sous les cloisons.

Chaque centimètre d'élévation créé par le vide sanitaire se répercute instantanément sur l'ensemble de votre dossier d'urbanisme. Cette surélévation modifie l'altimétrie générale de la construction, la hauteur absolue au faîtage, la relation entre le niveau de seuil intérieur et les terres extérieures, ainsi que l'aménagement indispensable des cheminements d'accès. Pour que le professionnel puisse établir des pièces graphiques précises, irréprochables aux yeux de l'instructeur municipal et conformes aux règles locales d'urbanisme, vous devez lui transmettre un ensemble de données fiables dès le démarrage de la mission.

Dans cet article pratique, je vous présente en détail les éléments indispensables à collecter avant de solliciter un professionnel, le rôle exact de chacun des intervenants, ce qui impacte le coût et les délais d'études, ainsi que les erreurs courantes à écarter pour sécuriser l'instruction de votre permis de construire ou de votre déclaration préalable.

Pourquoi le vide sanitaire transforme vos pièces graphiques d'urbanisme

Dans l'élaboration d'un dossier de demande de permis de construire ou de déclaration préalable, deux pièces graphiques occupent une place prépondérante dans l'analyse des services instructeurs : le plan de coupe du terrain et de la construction (couramment répertorié sous la pièce PCMI3) et les plans des façades et des toitures (pièce PCMI4). Ces documents ne sont pas de simples esquisses décoratives ; ils matérialisent avec une rigueur géométrique absolue l'insertion de l'ouvrage dans son relief environnant.

Un plancher porté sur vide sanitaire implique l'aménagement d'un espace tampon ventilé entre le sol naturel décapé et la face inférieure de la dalle. Que cet espace mesure quarante centimètres, soixante centimètres ou plus d'un mètre pour rattraper une déclivité, son existence engendre un soulèvement du plancher intérieur habitable par rapport à la topographie d'origine. Cette rehausse physique entraîne des conséquences administratives directes au regard du Plan Local d'Urbanisme (PLU) :

• Le calcul des hauteurs maximales : La majorité des règlements communaux définissent la hauteur d'un bâtiment (à l'égout ou au faîtage) à partir du terrain naturel existant avant tout travail d'affouillement ou de remblaiement. Si votre soubassement émerge de soixante centimètres au-dessus du sol, vous consommez soixante centimètres sur l'enveloppe de hauteur autorisée par la zone.
• La gestion des seuils d'accès : Une dalle surélevée interdit un accès de plain-pied sans aménagement extérieur. Le plan de masse et les coupes doivent représenter fidèlement les perrons, les marches palières ou les rampes douces nécessaires pour relier la porte d'entrée ou les baies vitrées au jardin.
• Le traitement visuel du soubassement : Selon le zonage, le PLU peut imposer que la partie maçonnée apparente du soubassement soit enduite dans le même ton que la façade principale ou habillée de matériaux spécifiques. Le dessinateur doit refléter fidèlement ces prescriptions sur chaque élévation.

Les données indispensables à transmettre au dessinateur

Pour travailler avec célérité et sans approximation, un dessinateur indépendant ou un métreur en bâtiment ne peut pas deviner l'état réel de votre parcelle. Si vous lui confiez simplement un plan d'aménagement intérieur sans repères d'implantation, les plans qu'il dessinera reposeront sur des hypothèses théoriques qui risquent d'être démenties lors de l'implantation sur le chantier. Pour établir des coupes et élévations parfaites, quatre catégories de renseignements doivent lui être remises :

1. L'altimétrie précise et le plan de géomètre

C'est le socle de toute étude d'implantation. Un relevé topographique rattaché au système altimétrique officiel (système NGF en France métropolitaine) indique les courbes de niveau du terrain, les cotes de crête, les points bas, le niveau de la voirie publique de desserte et les cotes des parcelles limitrophes. Sur une parcelle pentue, le vide sanitaire peut affleurer le sol naturel d'un côté de la maison tout en s'élever d'un mètre vingt de l'autre côté. Sans cette lecture altimétrique précise, il est mathématiquement impossible de dresser une coupe de terrain exacte conforme aux exigences de l'administration.

2. Les conclusions de l'étude géotechnique (étude de sol)

Dans le cadre de la construction d'une maison individuelle, l'étude géotechnique préalable ou de conception renseigne sur la composition des couches géologiques et l'aléa de retrait-gonflement des argiles. Si votre terrain se situe dans un secteur concerné par des phénomènes de sol instable, la consultation préalable d'une analyse géotechnique s'avère capitale, comme exposé dans notre dossier sur la construction sur terrain argileux. Les préconisations de l'ingénieur géotechnicien fixent souvent la profondeur d'ancrage hors gel des semelles et recommandent l'emploi d'un plancher porté désolidarisé du sol pour pallier les mouvements de terrain.

3. La hauteur souhaitée ou prescrite pour le soubassement

Vous devez préciser à votre dessinateur la hauteur d'élévation retenue pour le vide sanitaire. Cette dimension s'exprime couramment en nombre de rangs de blocs de béton creux (par exemple 2 rangs pour environ quarante centimètres, 3 rangs pour soixante centimètres, ou 4 rangs pour quatre-vingts centimètres) ou en hauteur libre sous poutrelles. Ce choix découle soit d'un impératif d'accessibilité technique pour visiter le réseau de canalisations, soit d'une obligation fixée par un plan de prévention des risques (par exemple l'obligation de positionner le plancher fini au-dessus de la cote des plus hautes eaux connues en zone inondable).

4. L'aménagement des accès et le raccordement au sol fini

Le niveau du rez-de-chaussée étant figé par le plancher sur vide sanitaire, la jonction avec les extérieurs doit être anticipée :

• Prévoit-on de remblayer les abords immédiats de la maison pour venir au niveau des seuils de baies vitrées ?
• Préfère-t-on laisser le terrain naturel intact et concevoir une terrasse surélevée sur plots ou sur murets de soubassement ?
• Comment s'organise l'entrée principale : par un perron avec deux marches d'accès ou par un plan incliné respectant les principes d'accessibilité ?

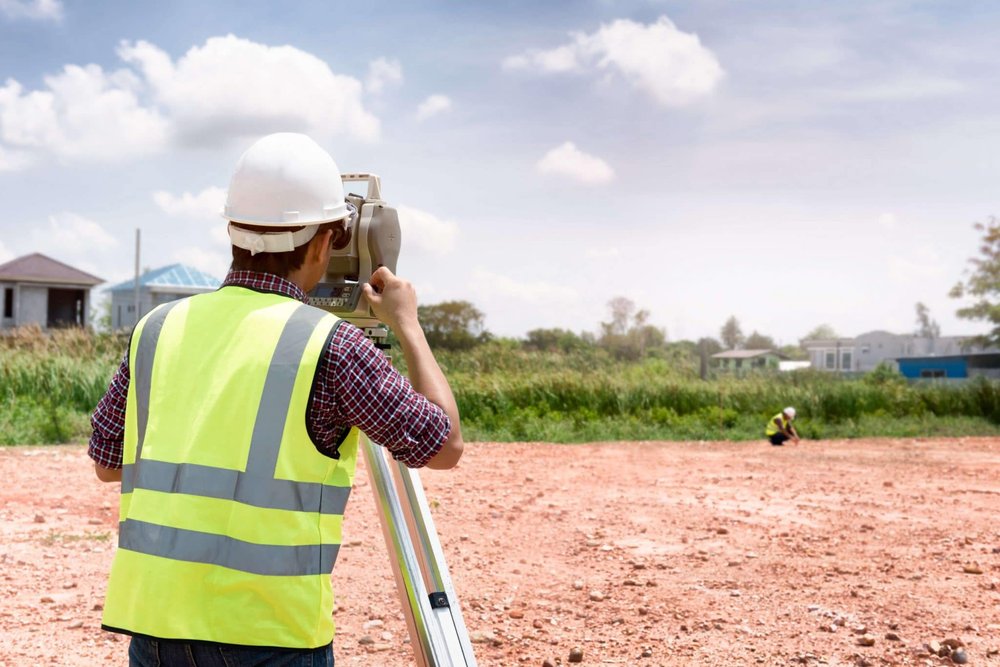

Le relevé de géomètre fournit les cotes altimétriques indispensables pour caler avec rigueur le niveau du rez-de-chaussée et dessiner le profil du terrain naturel.

Ce que fait le dessinateur et ce qui relève du bureau d'études structure

Pour travailler en toute clarté avec votre prestataire, il est primordial de distinguer la mission de conception de permis de construire assurée par un dessinateur en bâtiment de la mission d'ingénierie confiée à un bureau d'études techniques (BET).

Le dessinateur en bâtiment intervient sur l'organisation fonctionnelle, spatiale et administrative de votre projet. À partir des éléments que vous lui transmettez, il réalise :

• Le plan de situation de la parcelle dans la commune (PCMI1).
• Le plan de masse de la construction précisant l'implantation cotée par rapport aux limites parcellaires, le calage des seuils et la gestion des écoulements des eaux pluviales.
• La coupe transversale et longitudinale figurant le terrain naturel, le terrain projeté après travaux, l'épaisseur du plancher bas, les hauteurs sous plafond et le couronnement de toiture.
• Les façades complètes mettant en valeur l'élévation du soubassement enduit, les ouvertures, les menuiseries et les éléments de descente pluviale.
• Le volet paysager (notice descriptive et documents graphiques d'insertion dans l'environnement immédiat).

À l'inverse, le dessinateur n'est pas habilité à dimensionner la structure porteuse pour l'exécution du chantier. Il ne réalise pas les calculs de ferraillage des semelles filantes, le plan de pose des poutrelles et hourdis du fabricant de plancher, ni la vérification de résistance au poinçonnement des refends maçonnés. Ces tâches relèvent des prérogatives exclusives d'un bureau d'études structure ou du constructeur lors de la phase des plans d'exécution de chantier. Le dossier d'urbanisme demande une justesse géométrique et dimensionnelle, non des calculs de résistance des matériaux.

Dispense d'architecte et conditions de dépôt en nom propre

Une interrogation fréquente concerne l'obligation légale de faire appel à un architecte pour dessiner un projet de maison individuelle avec vide sanitaire. En droit de l'urbanisme français, les particuliers qui construisent ou modifient une construction pour eux-mêmes sont dispensés du recours obligatoire à l'architecte lorsque leur projet ne franchit pas certains seuils dimensionnels.

Il convient de rappeler que la dispense du recours obligatoire à l'architecte s'apprécie cumulativement au regard de la surface de plancher et de l'emprise au sol de la partie constitutive de surface de plancher. Selon les textes en vigueur, si l'une ou l'autre de ces valeurs dépasse le plafond légal fixé (actuellement 150 mètres carrés pour une maison individuelle), le recours à un architecte diplômé et inscrit au tableau de l'Ordre devient obligatoire pour établir le projet architectural faisant l'objet du permis de construire.

Dans tous les cas situés en dessous de ces plafonds cumulés, vous avez parfaitement le droit d'établir votre dossier par vos propres moyens ou de confier cette tâche à un dessinateur indépendant. Le recours à un dessinateur vous permet de bénéficier d'une prestation technique sur mesure, rapide et ciblée sur l'obtention de l'accord administratif, tout en maîtrisant votre budget global.

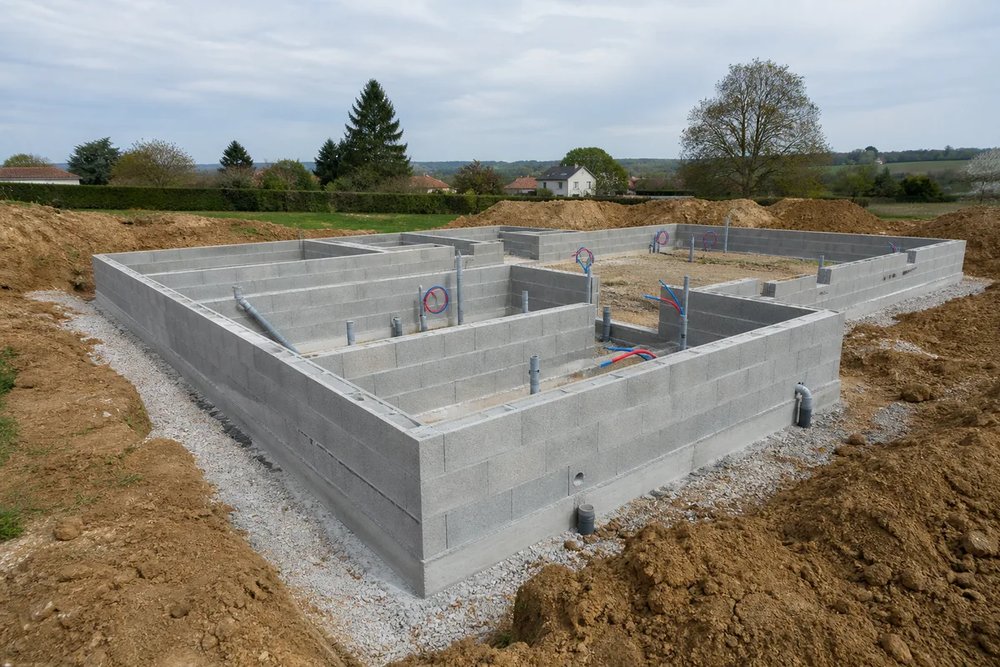

Le vide sanitaire maçonné surélève le plancher bas pour isoler le bâti du sol, nécessitant une matérialisation graphique précise sur les façades.

Ce qui détermine le coût et la durée de réalisation des plans

Le tarif d'une prestation de dessin en bâtiment et le délai nécessaire pour produire un dossier complet varient selon plusieurs critères objectifs. Travaillant régulièrement avec des porteurs de projets individuels, voici les paramètres concrets qui influent sur la charge d'étude :

• La complexité topographique du terrain : Dessiner une maison sur vide sanitaire sur un terrain horizontal demande moins d'itérations que de concevoir un bâtiment implanté sur une pente prononcée. Les terrains pentus nécessitent des coupes échelonnées, le calcul de redans pour les fondations et une gestion fine des volumes de déblais et de remblais.
• La précision des éléments fournis au départ : Lorsque le pétitionnaire fournit d'emblée un fichier DWG issu du géomètre, l'étude de sol et une esquisse claire de son projet, le dessinateur gagne un temps précieux. À l'inverse, si les cotes doivent être mesurées à plusieurs reprises ou si les hypothèses de niveau de plancher changent en cours d'élaboration, des ajustements successifs prolongent le calendrier.
• Les contraintes du Plan Local d'Urbanisme : Les règles relatives aux hauteurs maximales, aux coefficients d'emprise au sol ou à l'insertion paysagère diffèrent d'une commune à l'autre. Un règlement très strict impose une attention accrue dans le calage de chaque coupe afin de respecter les lignes de faîtage autorisées.
• L'ampleur du projet : Une maison individuelle complexe à redans multiples sur deux niveaux requiert davantage de temps de dessin et de cotation qu'un plain-pied compact rectangulaire.

En règle générale, dès lors que toutes les informations d'entrée sont arrêtées, la conception complète des pièces d'urbanisme s'échelonne sur une à trois semaines selon la charge de travail du professionnel.

Les erreurs altimétriques fréquentes qui bloquent l'instruction

Lors du dépôt d'une demande d'autorisation d'urbanisme, les services municipaux ou intercommunaux vérifient la cohérence d'ensemble du projet. En matière de droit de l'urbanisme, il est bon de rappeler que l'administration dispose d'un délai strict d'un mois après le dépôt du dossier pour notifier une demande de pièces complémentaires si le dossier est incomplet ou jugé insuffisant. Si une telle notification vous parvient, le délai d'instruction est suspendu jusqu'à la production des compléments réclamés.

Sur les projets reposant sur un vide sanitaire, la majorité des demandes de pièces complémentaires ou des blocages découlent des trois omissions suivantes :

L'absence de distinction entre terrain naturel et terrain fini

Sur le plan de coupe (PCMI3), la réglementation exige de faire figurer le terrain naturel (TN), c'est-à-dire le profil du sol existant avant tous travaux, généralement tracé en trait tireté, ainsi que le terrain fini (TF) en trait plein, qui correspond au modelé des terres après réalisation des remblais ou décaissements. Représenter la maison flottant sur une ligne de sol uniforme et horizontale alors que le terrain est en pente constitue un motif immédiat de suspension de l'instruction.

La discordance de niveau entre façades et coupes

Si la coupe de terrain indique un soubassement apparent de soixante-dix centimètres au niveau de la façade sud, les élévations correspondantes doivent obligatoirement refléter cette même hauteur de maçonnerie sous le bandeau de rez-de-chaussée. Une incohérence dimensionnelle entre deux pièces graphiques du même dossier met en doute la fiabilité de la demande.

L'oubli des aménagements d'accès extérieur

Rehausser une maison de quarante à quatre-vingts centimètres surélève de fait les seuils des portes d'entrée et des portes-fenêtres. Si le plan de masse ne représente ni escalier extérieur, ni perron maçonné, ni rampe, l'instructeur peut légitimement relever une omission graphique, dans la mesure où ces éléments d'aménagement extérieur modifient l'emprise au sol ou l'aspect extérieur de la parcelle. Pour en savoir plus sur les formalités liées à ce type d'ouvrage annexe, vous pouvez vous référer aux démarches de déclaration des murets et soutènements.

Checklist préparatoire pour démarrer sereinement

Avant de contacter votre dessinateur pour lancer la confection des plans, assurez-vous d'avoir rassemblé les éléments de la liste suivante. Cette rigueur initiale garantit un traitement fluide, sans allers-retours superflus :

Pour vérifier les formulaires administratifs officiels et les pièces justificatives exigées au niveau national, vous pouvez vous référer au portail institutionnel d'information administrative sur service-public.fr.

Synthèse et points clés à retenir

La conception d'une maison sur vide sanitaire combine de nombreux atouts constructifs : salubrité du plancher bas, pérennité de l'ouvrage face aux mouvements de sol et souplesse d'entretien des canalisations techniques. Néanmoins, l'impact direct de ce soubassement sur la cote altimétrique de l'habitation en fait l'un des paramètres les plus surveillés lors de l'instruction du permis de construire.

En fournissant dès le départ à votre dessinateur un relevé altimétrique complet, les recommandations de l'étude géotechnique et une vision claire de vos accès extérieurs, vous lui donnez tous les leviers nécessaires pour concevoir des plans d'une grande exactitude. Cette rigueur évite les demandes de pièces complémentaires de la mairie, préserve vos délais de chantier et garantit que la maison bâtie sera le reflet parfait des plans autorisés.

Les règles d'or pour vos plans sur vide sanitaire :

1. Considérez la hauteur du soubassement comme un élément déterminant dans le calcul des hauteurs autorisées au PLU.
2. Ne faites pas l'impasse sur le relevé altimétrique d'un géomètre si votre terrain présente le moindre dénivelé.
3. Appuyez-vous sur les préconisations géotechniques pour justifier la conception de l'assise du bâtiment.
4. Distinguez rigoureusement la mission graphique du dessinateur des calculs d'exécution confiés au bureau d'études structure.
5. Rappelez-vous que la dispense d'architecte s'apprécie cumulativement selon la surface de plancher et l'emprise au sol de la partie constitutive de surface de plancher.
6. Soignez la cohérence absolue entre le plan de masse, la coupe de terrain et les dessins de façades.
7. Prévoyez les accès extérieurs (marches, seuils, terrasses, rampes) dès la réalisation du dossier d'urbanisme.
8. Répondez avec précision aux exigences du service instructeur pour que l'instruction se déroule sans interruption.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les règles d'urbanisme applicables aux coupes et élévations de terrain sont fixées par le Code de l'urbanisme et le Plan Local d'Urbanisme communal. Pour toute précision sur les prescriptions locales, consultez le service urbanisme de votre commune.
