Avis ABF : adapter ses plans pour accélérer l'accord

Déposer une demande d'autorisation d'urbanisme sous le regard de l'Architecte des Bâtiments de France suscite fréquemment l'appréhension des porteurs de projet. Nombreux sont les particuliers et les maîtres d'ouvrage qui redoutent un allongement démesuré des délais d'instruction, une cascade de prescriptions contraignantes ou un refus catégorique fondé sur des critères perçus comme subjectifs. Pourtant, l'intervention de l'ABF poursuit un objectif clair : veiller à la qualité architecturale des constructions neuves, réhabiliter le bâti existant dans les règles de l'art et préserver la silhouette des paysages urbains ou ruraux historiques.

Dans un contexte marqué par des débats réguliers sur la simplification des règles et la réduction des délais d'instruction, la clé d'un accord rapide ne réside pas dans l'affrontement ou la tentative de contournement, mais dans la rigueur graphique des pièces déposées. En tant que dessinateur en bâtiment, je constate quotidiennement qu'un dossier complet, précis dans le choix de ses matériaux, doté d'une insertion paysagère soignée et respectueux de la modénature locale désamorce d'emblée la quasi-totalité des réticences. Adapter la présentation de ses plans constitue la méthode la plus sûre pour transformer une démarche redoutée en une simple formalité validée sans friction.

Comprendre le champ d'action de l'ABF et les règles de covisibilité

Pour adapter efficacement son dossier graphique, il convient d'abord d'identifier la nature exacte de la protection patrimoniale qui s'applique à la parcelle. Lorsqu'une construction prend place dans un secteur sauvegardé, désormais désigné sous l'appellation de site patrimonial remarquable (SPR), ou aux abords d'un monument historique, le regard porté sur le bâti répond à des exigences renforcées.

Deux situations géographiques se distinguent principalement autour des monuments protégés :

• Le périmètre délimité des abords (PDA) : élaboré en concertation entre la collectivité locale et l'État, ce tracé sur mesure remplace le rayon systématique par une limite calquée sur la réalité topographique et paysagère. Tout projet situé à l'intérieur du PDA est soumis à l'avis conforme de l'ABF.
• Le rayon automatique de 500 mètres : en l'absence de PDA opposable, la règle générale prévaut sur une distance circulaire de cinq cents mètres à partir de l'édifice classé ou inscrit.

Si l'ABF constate une covisibilité, c'est-à-dire que le projet est visible du monument ou que les deux sont visibles ensemble depuis un point accessible au public, son avis est conforme. L'autorité municipale est alors juridiquement liée par cette position et ne peut délivrer l'arrêté si l'avis est défavorable. Lorsque aucune covisibilité n'est retenue hors PDA, son avis devient simple : la commune conserve théoriquement le pouvoir de statuer librement, bien qu'en pratique les maires suivent quasi systématiquement ses recommandations. Pour approfondir les contraintes de conception spécifiques à ces périmètres, vous pouvez consulter notre dossier dédié pour construire en zone ABF.

Procédure d'instruction, délais légaux et pièces complémentaires

L'intervention de l'ABF modifie le calendrier classique d'examen d'une autorisation de construire. Les délais d'instruction de permis de construire ou de déclaration préalable font l'objet d'une majoration automatique dès que la consultation d'un service de l'État pour le patrimoine est requise.

Dans ce cheminement administratif, le rôle de chaque acteur est strictement encadré par le Code de l'urbanisme. L'ABF n'a pas de lien procédural direct avec le pétitionnaire pour l'instruction officielle :

Toutefois, si les plans fournis sont trop imprécis, muets sur les finitions ou dépourvus des cotes fondamentales, l'ABF le signale à l'instructeur municipal. Ce dernier peut alors notifier une incomplétude officielle si une pièce réglementaire manque de consistance, ou l'ABF peut tout simplement assortir son avis d'un refus motivé par l'impossibilité d'évaluer l'impact patrimonial de l'ouvrage. Présenter des documents parfaits dès l'enregistrement initial évite cette impasse.

L'insertion paysagère 3D : la pièce maîtresse pour convaincre

Dans l'ensemble des documents obligatoires du permis de construire, le document graphique d'insertion (couramment désigné sous les codes PCMI6 pour la maison individuelle ou DP6 pour la déclaration préalable) représente la clé de voûte de l'examen patrimonial. L'ABF dispose d'un temps d'analyse restreint par dossier. Un croquis sommaire ou un montage grossier réalisé sans respect des perspectives génère immédiatement le doute, incitant l'instructeur à la prudence et au rejet.

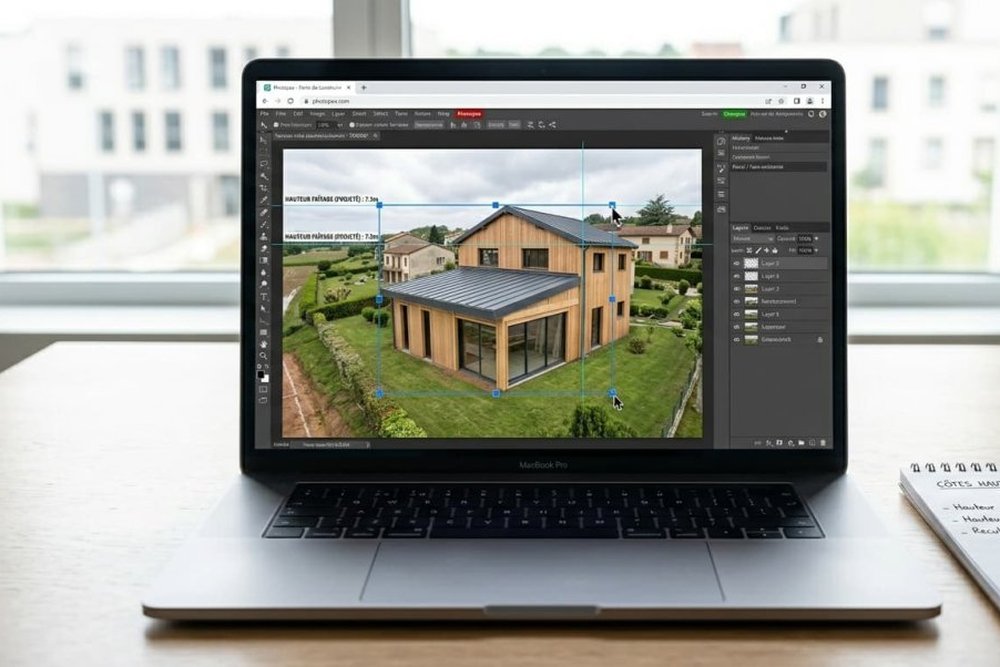

Un photomontage d'insertion 3D rigoureux calibre la volumétrie projetée, la déclivité réelle du sol et la matérialité des avoisinants historiques.

Pour concevoir une insertion paysagère irréprochable qui emporte l'adhésion, plusieurs règles graphiques s'imposent au dessinateur :

• Le calage rigoureux des perspectives : la caméra virtuelle de la maquette 3D doit reproduire au millimètre la hauteur d'œil, la focale d'objectif et la position géographique de la prise de vue réelle du terrain existant. Les lignes de fuite du bâti mitoyen doivent correspondre parfaitement aux arêtes du modèle numérique.
• Le traitement de la lumière et des ombres : orientez l'ensoleillement de votre scène 3D conformément à l'heure et à la saison de la photographie d'ambiance. Une ombre portée incohérente détruit la crédibilité du photomontage.
• Le réalisme texturé des matériaux : n'appliquez pas de simples aplats de couleurs synthétiques criardes. Utilisez des textures numériques modélisant les nuances réelles d'une tuile vieillie, les irrégularités d'un enduit gratté ou le veinage d'une menuiserie peinte.
• La double échelle de perception : fournissez systématiquement deux photomontages distincts. Le premier en cadrage rapproché montre l'harmonie des détails sur la rue immédiate ; le second, pris depuis un point de vue lointain ou depuis le parvis du monument, démontre que la construction s'efface dans la ligne d'horizon végétale ou bâtie.

Cette rigueur visuelle prouve que le concepteur a appréhendé l'esprit des lieux. Un examen attentif des méthodes pour réussir la notice d'impact paysager permet d'aligner la démonstration écrite sur la véracité de ce document 3D.

Le dessin des façades et toitures : cotations, teintes et percements

Les plans de façades constituent le deuxième écueil technique où achoppent de nombreux projets. En secteur sauvegardé ou abords protégés, un dessin épuré de style commercial ne suffit pas. L'ABF recherche la finesse des modénatures et le rythme des pleins et des vides.

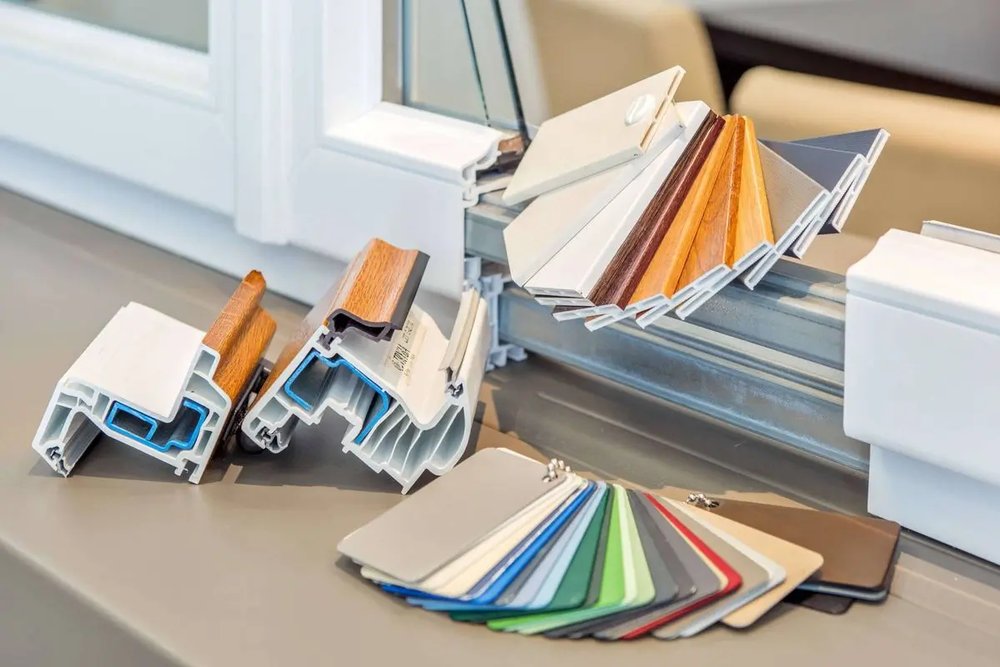

L'annotation précise des menuiseries, des débords de toit et des teintes normées sur les élévations rassure l'instructeur du patrimoine.

Sur vos planches graphiques, le dessin doit intégrer des annotations exhaustives afin de ne laisser place à aucune interprétation hasardeuse :

Dans le cadre d'une rénovation ou de travaux de rafraîchissement extérieur, le respect de ces principes graphiques s'avère tout aussi déterminant, comme le détaillent les consignes pour un ravalement de façade en secteur ABF.

Plan de masse et coupe de terrain : justifier l'altimétrie

L'insertion dans un site protégé ne se limite pas aux façades : elle s'enracine dans la géographie du lieu. Trop de dossiers se contentent d'un plan de masse sommaire et d'une coupe schématique où le sol est représenté par un simple trait horizontal fictif. C'est l'une des causes majeures d'incompréhension avec l'ABF.

La pièce graphique relative au terrain, analysée dans le détail à travers la coupe de terrain pour permis, doit matérialiser clairement deux niveaux de référence : le terrain naturel initial (avant travaux) et le terrain fini projeté.

• Le calage altimétrique précis : indiquez les cotes de niveau rattachées si possible au système NGF ou à un repère pérenne sur la voirie bordant la parcelle.
• L'impact des terrassements : faites apparaître en hachures distinctes les volumes de déblais et de remblais. L'ABF vérifie systématiquement que la construction n'écrase pas le relief naturel par des terrassements disproportionnés ou des murs de soutènement cyclopéens.
• Le rapport aux faîtages voisins : prolongez la coupe sur les parcelles riveraines pour dessiner le profil des toitures adjacentes. Montrer que l'égout et le faîte de votre projet s'alignent sur la ligne d'épannelage du quartier constitue l'argument ultime d'une intégration harmonieuse.

La notice descriptive : argumenter la filiation vernaculaire

Bien que le dessinateur s'exprime avant tout par le trait, la notice descriptive (pièce PCMI4 ou volet paysager textuel) confère son sens intellectuel à la proposition graphique. Une notice destinée à l'ABF ne doit pas se réduire à un inventaire standardisé d'équipements de chauffage ou de surfaces habitables.

Elle s'articule autour d'une démarche en entonnoir :

1. Diagnostic du contexte bâti et végétal : décrivez la trame urbaine avoisinante, les matériaux vernaculaires observés (moellons calcaires, schistes, briques anciennes, charpentes apparentes), la forme des ouvertures dominantes et la présence d'arbres remarquables.
2. Parti pris d'implantation : explicitez les raisons qui ont guidé le positionnement du volume sur la parcelle (respect de l'alignement sur rue, conservation d'une haie bocagère, retrait favorisant une perspective vers l'église ou le manoir protégé).
3. Justification des choix architecturaux : démontrez comment le projet réinterprète les codes traditionnels. Si vous proposez une écriture contemporaine sobre, argumentez sur le fait qu'elle évite le pastiche folklorique tout en respectant les proportions, la discrétion volumétrique et la matérialité des lieux.

Lorsque la notice anticipe les remarques évidentes et justifie chaque élément dessiné, elle retire à l'instructeur toute impression de désinvolture conceptuelle. Même si l'arrêté final comporte des conditions, celles-ci seront mineures, permettant de sécuriser la procédure comme dans le cadre d'une déclaration préalable avec prescriptions.

Les permanences de l'UDAP : échanger intelligemment en amont

Chaque département français compte une Unité départementale de l'architecture et du patrimoine (UDAP), au sein de laquelle exercent les Architectes des Bâtiments de France et leurs techniciens. La majorité des UDAP organisent des permanences architecturales régulières, soit dans leurs locaux administratifs, soit directement dans les mairies des communes concernées.

Solliciter un rendez-vous préalable d'avant-projet constitue une excellente pratique dès que le projet présente une volumétrie atypique ou une situation paysagère sensible. Cela permet de présenter des esquisses préliminaires, de sonder les sensibilités de l'architecte instructeur et d'éviter d'engager des frais d'études complets sur une piste d'emblée rejetée.

Cas fréquents : extension, toiture et panneaux photovoltaïques

L'examen des dossiers soumis à l'ABF fait ressortir trois typologies de travaux très courantes qui cristallisent régulièrement les tensions lorsque les plans ne sont pas préparés avec discernement.

1. L'extension d'une bâtisse traditionnelle

Face à une longère, un corps de ferme ou une maison de maître, le faux ancien constitue le piège numéro un. Tenter de reproduire une maçonnerie ancienne avec des enduits modernes aboutit souvent à un résultat médiocre que l'ABF sanctionne. Deux voies graphiques fonctionnent admirablement : soit une continuité stricte respectant les alignements, les corniches et les percements à la française ; soit une césure contemporaine très sobre (façade à claire-voie bois foncé, liaison vitrée en retrait créant une rupture douce entre l'ancien et le neuf).

2. La réfection et les ouvertures de toiture

Les fenêtres de toit standard posées au centre d'un pan de couverture visible depuis l'espace public suscitent des réticences systématiques. Pour obtenir un accord fluide sur vos plans, privilégiez les châssis à encastrement affleurant dotés d'un meneau central vertical évoquant les verrières anciennes, ou dessinez de véritables lucarnes maçonnées ou capucines si la typologie locale le justifie, en alignant impérativement leurs axes sur les fenêtres de la façade inférieure.

3. L'intégration de capteurs solaires photovoltaïques

Contrairement aux idées reçues, la transition énergétique s'intègre désormais pleinement dans la doctrine patrimoniale, pourvu que le dessin soit soigné. Bannissez les implantations anarchiques réparties sur plusieurs pans de toiture. Sur vos plans d'élévation et votre modèle 3D, regroupez les modules en un rectangle parfait qui épouse le rythme des chevrons, optez pour des cellules à fond noir uni (technologie full black) sans cadre métallique brillant apparent, et évitez toute saillie disgracieuse au-dessus des tuiles faîtières.

Checklist pour un dossier immédiatement recevable

Avant de valider l'export de vos planches et de déposer votre demande en mairie ou sur le téléservice d'instruction, passez votre jeu de plans au crible de cette vérification méthodique :

Conclusion : faire du dessin technique le moteur de votre accord

L'Architecte des Bâtiments de France ne statue pas contre un projet par principe : il se prononce sur des pièces graphiques et techniques qui lui sont soumises. Lorsque les plans pèchent par imprécision, l'instructeur n'a d'autre choix que d'émettre des réserves ou un avis défavorable pour parer à toute dégradation irréversible de l'environnement patrimonial. À l'inverse, un dossier documenté avec rigueur, présentant une modélisation 3D transparente et des plans de façade fidèles aux traditions locales, inspire immédiatement confiance.

Dans le cadre législatif actuel, où chaque partie cherche à fluidifier les instructions sans sacrifier la beauté des paysages français, la qualité de conception graphique devient votre meilleur passeport administratif. En adaptant vos plans dès l'esquisse et en soignant la formulation de chaque détail, vous neutralisez les risques de blocage, réduisez les délais au strict calendrier légal et valorisez durablement votre patrimoine immobilier. Pour toute confirmation réglementaire générale, vous pouvez également vous reporter au portail officiel service-public.fr.

Les réflexes majeurs à retenir pour réussir son passage devant l'ABF :

1. La consultation est automatique dans le rayon de 500 mètres hors PDA pour permettre à l'ABF de juger de la covisibilité.
2. Seule la mairie a le pouvoir de réclamer des pièces complémentaires suspendant le délai dans le premier mois.
3. Les rendez-vous UDAP éclairent la conception mais ne lient pas juridiquement l'administration lors de l'instruction officielle.
4. L'insertion paysagère 3D doit concilier respect mathématique de la perspective et réalisme minutieux des textures.
5. Les plans de façades doivent nommer précisément chaque matériau, chaque finition d'enduit et chaque code couleur.
6. La coupe de terrain doit prouver la parfaite maîtrise altimétrique par rapport au relief naturel et aux faîtages voisins.
7. La notice descriptive sert à valoriser la cohérence du projet avec l'identité architecturale vernaculaire.
8. Les panneaux solaires sont acceptés lorsqu'ils s'intègrent de manière compacte, affleurante et homogène à la toiture.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les principes d'intervention des Architectes des Bâtiments de France et la protection des abords de monuments historiques sont régis par les dispositions du Code du patrimoine et du Code de l'urbanisme. Pour tout renseignement particulier sur votre terrain, prenez attache avec l'UDAP de votre département ou le service urbanisme de votre commune.
