Conception des parties communes d'immeuble : normes et plans

Lorsque l'on dessine les plans d'un bâtiment d'habitation collectif pour déposer un dossier de permis de construire, l'attention se porte naturellement sur la surface habitable des appartements, l'exposition des séjours ou l'allure générale de la façade. Pourtant, ce sont très souvent les parties communes qui dictent la faisabilité réelle du projet. Qu'il s'agisse du hall d'entrée, des coursives, des paliers d'étage ou de la cage d'escalier principale, ces volumes ne sont pas de simples espaces résiduels. Ils forment la colonne vertébrale du bâtiment, le lieu de croisement quotidien de tous les résidents et la voie vitale d'évacuation en cas de sinistre.

En tant que dessinateur en bâtiment, je constate chaque semaine que la moindre erreur de tracé dans les circulations collectives engendre des blocages majeurs lors de l'instruction du dossier ou des surcoûts considérables en phase de chantier. Un couloir trop étroit de quelques centimètres, un débattement de porte mal orienté qui mord sur un cercle de giration, ou un conduit de désenfumage oublié dans une gaine technique peuvent suffire à compromettre la délivrance du permis ou la conformité finale du bâtiment.

Cet article détaille les règles techniques et méthodologiques indispensables pour agencer avec rigueur les espaces partagés d'un immeuble d'habitation neuf ou lourdement réhabilité. De l'accessibilité aux personnes à mobilité réduite jusqu'aux exigences strictes de la sécurité incendie, en passant par le choix des matériaux et la gestion des locaux techniques annexes, découvrez comment réussir la conception de vos espaces communs dès la table à dessin.

Les grands enjeux des circulations communes dès le permis de construire

Dans le cadre d'un dossier de permis de construire d'immeuble collectif, la conception des espaces communs ne tolère aucune improvisation. Les plans de niveaux doivent être dessinés avec une exactitude au millimètre, car ils sont examinés scrupuleusement par les services instructeurs de la mairie ainsi que par les commissions compétentes en matière d'accessibilité et de sécurité publique.

Le premier enjeu consiste à trouver le juste équilibre entre la surface utile des logements et la générosité des circulations. Trop étriquées, les parties communes rendent la vie quotidienne pénible, accélèrent la dégradation des parois lors des emménagements et échouent aux contrôles réglementaires. Trop volumineuses, elles dilatent inutilement l'emprise au sol globale du projet, dégradent la rentabilité financière de l'opération et alourdissent les charges d'entretien futur qui pèseront sur les copropriétaires. Pour mieux cerner ces limites volumétriques dès l'esquisse, il est capital de bien distinguer l'impact des couloirs sur la surface de plancher et l'emprise au sol.

Le deuxième enjeu réside dans le croisement de deux logiques réglementaires parfois perçues comme contradictoires : l'accueil universel des personnes en situation de handicap et le compartimentage strict imposé par la prévention des feux d'habitation. Le travail du projeteur consiste à fluidifier le trajet de l'usager sans affaiblir les barrages physiques destinés à freiner la propagation des fumées toxiques.

Accessibilité PMR : dimensions et cheminements obligatoires

Toute construction d'immeuble collectif neuf impose la continuité d'une chaîne de déplacement sans obstacle, depuis la voirie publique ou le parking extérieur jusqu'à la porte palière de chaque appartement. Cette obligation s'étend à tous les niveaux desservis par un ascenseur ou accessibles de plain-pied.

Sur les plans, cela se traduit d'abord par la largeur minimale des circulations horizontales. En ligne droite, le passage libre ne doit pas être inférieur à 1,20 m. Toutefois, lorsque l'on intègre l'épaisseur des plinthes, les gaines techniques en saillie ou la nécessité d'assurer un croisement fluide entre une poussette et un fauteuil roulant, je recommande toujours de coter les couloirs à 1,40 m net entre murs finis.

L'espace de retournement constitue un repère graphique incontournable. Il doit pouvoir s'inscrire à chaque extrémité de couloir, devant la porte d'un ascenseur et dans les zones de changement de direction. Ce cercle fictif d'au moins 1,50 m de diamètre permet à une personne en fauteuil de faire demi-tour facilement. Il est formellement interdit d'y implanter des radiateurs en saillie, des extincteurs mal encastrés ou des armoires techniques.

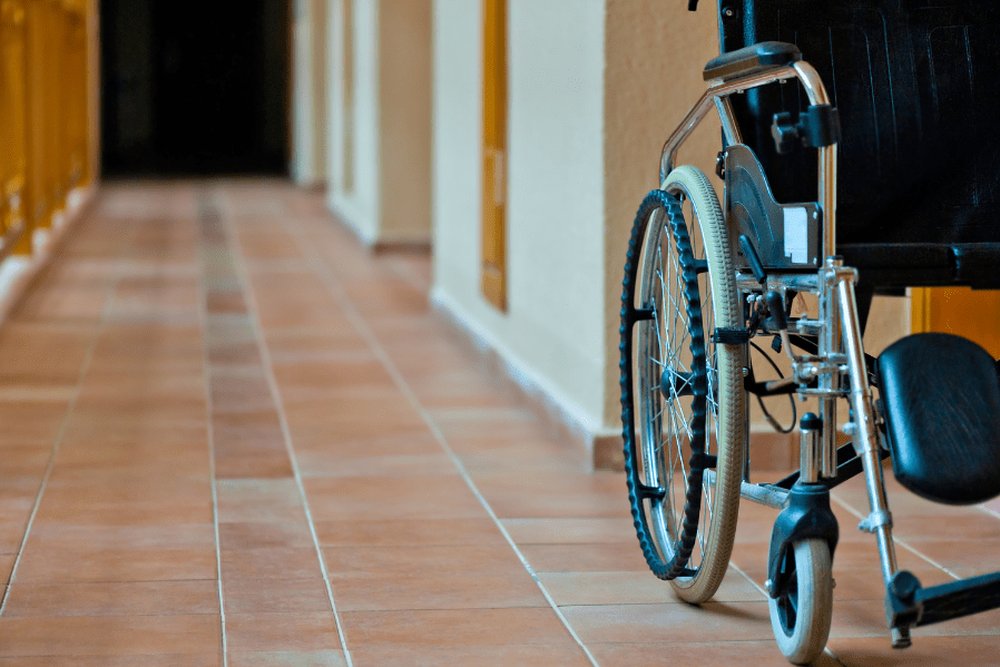

Le tracé rigoureux des cercles de giration de 1,50 m et des espaces d'usage garantit le passage sans obstacle des personnes à mobilité réduite sur les paliers collectifs.

Le hall d'accueil : sas d'entrée, contrôle d'accès et boîtes aux lettres

Le hall d'entrée est à la fois la vitrine architecturale de la résidence et la zone la plus sollicitée mécaniquement. Son agencement réclame une réflexion globale articulant isolation thermique, sécurité contre l'intrusion et fluidité des flux quotidiens.

La création d'un sas thermique est presque toujours indispensable pour respecter les critères de déperdition d'énergie et éviter les courants d'air désagréables dans la cage d'escalier. Ce sas pose néanmoins un casse-tête géométrique fréquent. Pour être praticable, il doit comporter un espace de manœuvre d'au moins 1,50 m de diamètre situé entièrement en dehors du débattement cumulé des deux portes battantes successives. Si la porte extérieure s'ouvre vers l'intérieur du sas et la porte intérieure fait de même, la distance entre les deux dormants doit souvent dépasser 2,80 m à 3,20 m pour laisser manœuvrer sereinement un usager en fauteuil ou un parent tirant une poussette.

L'implantation du bloc de boîtes aux lettres collectives représente un autre point de contrôle systématique. Réglementairement, les fentes de dépôt et les serrures individuelles doivent être positionnées à des hauteurs accessibles, généralement comprises entre 0,90 m et 1,30 m du sol pour les personnes assises ou de petite taille. En outre, une aire d'usage latérale ou frontale doit être préservée devant ces blocs. Les encastrer dans une niche maçonnée évite qu'ils ne débordent dans la largeur utile du hall, préservant ainsi l'esthétique générale et la sécurité des personnes malvoyantes.

De même, le système d'interphonie, le clavier à code ou le lecteur de badge doivent être installés entre 0,90 m et 1,30 m de hauteur, à plus de 0,40 m d'un angle rentrant, pour qu'une personne en fauteuil puisse s'en approcher sans buter contre les parois latérales. Pour des conseils d'optimisation d'espaces distributifs, vous pouvez aussi consulter notre méthode pour optimiser l'espace et réduire les couloirs inutiles.

Sécurité incendie : désenfumage, encloisonnement et évacuation

Dans l'habitat collectif, la réglementation contre les risques d'incendie classe les édifices selon leur hauteur et leur configuration (première, deuxième, troisième ou quatrième famille d'habitation). Cette classification détermine directement le degré de coupe-feu des parois séparatives, le mode d'évacuation des fumées et la protection des escaliers.

Dès le dépôt du dossier administratif, il est indispensable de faire figurer sur les plans de coupe et de niveaux les dispositifs de sécurité passive. La cage d'escalier commune constitue la cheminée d'évacuation de secours : elle doit être encloisonnée avec des parois et des blocs-portes présentant une résistance au feu adaptée aux textes réglementaires en vigueur. Pour les constructions comprenant plusieurs étages, un exutoire de désenfumage en toiture, commandé depuis le rez-de-chaussée par un treuil ou une commande pneumatique, permet d'évacuer les gaz chauds et fumées mortelles en cas d'intervention des pompiers.

Dans les circulations horizontales encloisonnées desservant les appartements, un système de désenfumage naturel ou mécanique doit souvent être prévu. Les plans doivent alors intégrer l'emplacement exact des gaines de soufflage d'air neuf et d'extraction de fumée, munies de clapets ou de volets coupe-feu. Ne pas anticiper l'emprise de ces gaines sur le plan de structure conduit fréquemment à des impasses techniques majeures au moment du coulage des dalles béton.

Escaliers et paliers d'étage : concilier fluidité et compacité

L'escalier collectif ne sert pas uniquement au confort des sportifs délaissant l'ascenseur : il est le chemin d'évacuation principal lorsque la machinerie électrique se coupe lors d'une alerte. Son tracé doit scrupuleusement conjuguer les règles d'ergonomie et les normes de sécurité. Pour appréhender les bases du calcul de giron et de hauteur de marche, reportez-vous à nos repères détaillés sur les normes de confort et dimensionnement d'escalier.

En logement collectif, un escalier doit afficher une largeur utile minimale mesurée entre mains courantes d'au moins 1,00 m (ou davantage selon le nombre d'unités de passage requises par la taille de l'immeuble). La hauteur de marche maximale ne doit pas excéder 17 cm, tandis que le giron minimal doit être au moins égal à 28 cm. L'application de la célèbre relation de Blondel garantit une foulée naturelle et sécurisante en cas de descente précipitée dans la pénombre.

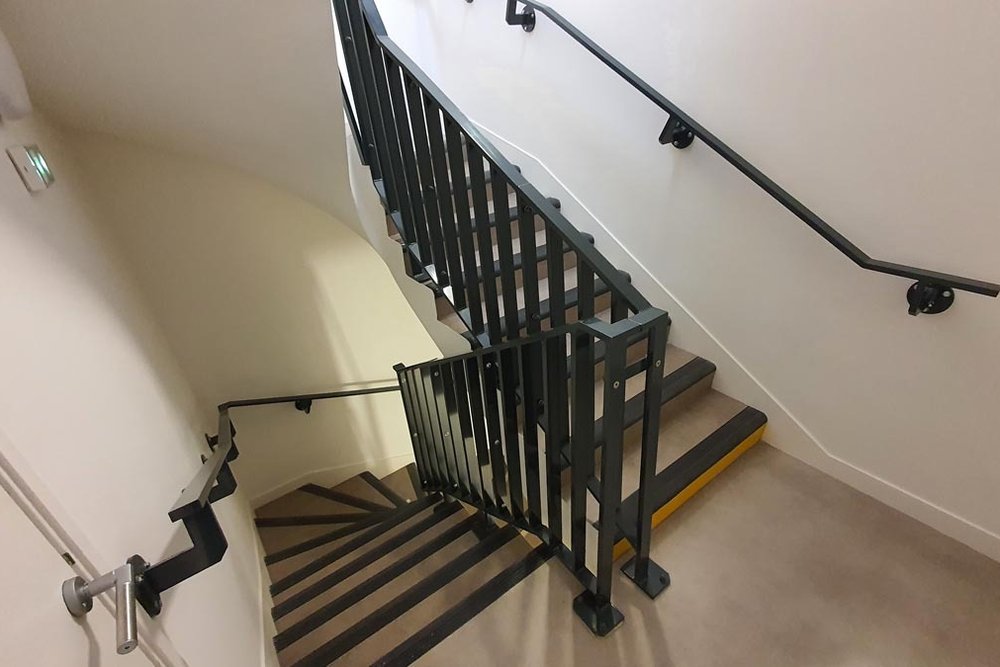

La cage d'escalier collective associe des mains courantes ergonomiques et des nez de marches antidérapants pour garantir sécurité d'évacuation et accessibilité universelle.

L'accessibilité des personnes malvoyantes requiert des équipements graphiquement visibles sur les détails d'aménagement :

• Une bande d'éveil de vigilance podotactile posée au sol à 50 cm avant la première marche descendante.
• Des nez de marches antidérapants, sans débord excessif créant un piège à la montée, et visuellement contrastés par rapport au reste du giron.
• Une première et une dernière contremarche visuellement distinctes du reste de la volée pour signaler le début et la fin de la descente.
• Une main courante continue de part et d'autre, prolongée horizontalement de la valeur d'une marche au départ et à l'arrivée, sans faire obstacle au passage.

Pour la protection contre les chutes dans les vides d'escaliers et les paliers hauts, la conception doit se conformer rigoureusement aux règles relatives aux garde-corps. Les barreaux verticaux ne doivent pas laisser passer un gabarit sphérique standard, et les lisses horizontales basses formant échelle doivent être proscrites. Pour approfondir ce point critique, consultez les prescriptions de notre guide sur les garde-corps et balustrades de sécurité.

Locaux techniques et services partagés : vélos, poubelles et compteurs

Les parties communes ne se cantonnent pas aux couloirs de transit. Elles abritent l'ensemble des locaux de services qui font fonctionner le bâtiment au quotidien. Un projet dont les locaux techniques sont sous-dimensionnés ou mal placés débouche inévitablement sur des conflits d'usage au sein de la copropriété.

Le local dédié aux deux-roues est désormais au cœur des exigences d'aménagement urbain durable. Les plans de permis doivent réserver une surface suffisante, sécurisée, couverte et accessible de plain-pied sans franchissement de marches. Pour intégrer convenablement ces surfaces obligatoires imposées par les plans locaux d'urbanisme, appuyez-vous sur notre analyse relative au local vélo obligatoire en construction neuve collective.

Le local poubelles et tri sélectif doit quant à lui respecter des conditions d'hygiène et de sécurité particulièrement sévères. Il nécessite une ventilation haute et basse débouchant directement sur l'extérieur ou via un conduit indépendant, un point de puisage d'eau avec siphon de sol pour le lavage régulier au jet, des parois intérieures lisses et lavables, ainsi qu'une porte coupe-feu à fermeture automatique le séparant du reste du hall d'entrée. Son accès depuis la rue doit permettre aux agents de collecte de manipuler les bacs roulants sans emprunter d'escaliers ou de pentes supérieures aux tolérances usuelles.

Durabilité, acoustique et entretien : faire les bons choix graphiques et techniques

Lors de la rédaction des descriptifs et du dessin des détails de coupe, la pérennité des matériaux joue un rôle déterminant pour la vie future de l'immeuble. Les circulations collectives subissent une usure rapide causée par les passages incessants, les coups de roulettes de valises, les poussettes et les livraisons de colis volumineux.

Sur le plan acoustique, les couloirs collectifs constituent un émetteur de bruits de pas et d'échos très perturbant pour les logements contigus. Il est capital de prévoir une désolidarisation soignée entre la chape des paliers et les dalles structurelles des appartements, tout en traitant les plafonds par des matériaux absorbants limitant la réverbération sonore dans les halls hauts de plafond. Le traitement des bruits d'impact doit faire l'objet d'une vigilance accrue, comme développé dans notre dossier sur l'isolation phonique des logements et parties communes.

Pour les revêtements muraux, l'implantation de protections d'angles métalliques ou PVC sur les arêtes saillantes du rez-de-chaussée évite les épaufrures prématurées des cloisons. Les sols doivent conjuguer classement grand passage et performance de glissance adaptée pour prévenir les chutes lorsque les semelles sont mouillées par temps de pluie.

Les erreurs de dessin les plus fréquentes à éliminer

En examinant de nombreux dossiers de permis de construire recalés ou ayant fait l'objet de demandes de pièces complémentaires, plusieurs erreurs récurrentes dans le tracé des parties communes peuvent être facilement évitées par un projeteur attentif :

• Oublier le débattement des portes privatives : Une porte palière d'appartement ne doit pas s'ouvrir directement dans le couloir commun en réduisant brutalement la largeur de passage libre à moins de 1,20 m. Elles doivent s'ouvrir vers l'intérieur du logement ou s'implanter dans un renfoncement dédié.
• Négliger la surépaisseur de l'isolation thermique : Dans les coursives ouvertes ou au niveau des dalles hautes des parkings sous-jacents, l'ajout d'un isolant thermique sous plafond peut abaisser la hauteur sous plafond libre sous le seuil réglementaire de 2,10 m ou 2,20 m requis pour le confort.
• Confondre la cote gros œuvre et la cote finie : Cotter un palier à 1,50 m entre voiles béton brut aboutit, après pose de l'enduit plâtre ou du doublage technique, à un passage réel de 1,46 m, rendant l'espace non conforme lors de la visite de récolement.
• Omettre l'espace d'attente sécurisé : Dans les immeubles collectifs de grande hauteur ou de typologie spécifique, négliger l'intégration spatiale des espaces d'attente sécurisés protégeant les personnes handicapées des fumées avant évacuation conduit à une refonte complète des paliers.

Conclusion : une conception rigoureuse pour valoriser l'immeuble

Loin d'être une contrainte purement administrative, la conception soignée des parties communes d'un immeuble collectif représente la clé de voûte d'un projet immobilier réussi. Des circulations claires, généreuses et pensées pour tous les usagers valorisent instantanément le standing du bâti, simplifient l'entretien futur géré par la copropriété et évitent les litiges juridiques coûteux lors de la livraison.

En intégrant dès l'esquisse les exigences conjointes d'accessibilité universelle, de prévention incendie et d'ergonomie technique, le dessinateur en bâtiment s'assure d'obtenir une instruction sereine du permis de construire et un déroulement de chantier sans mauvaise surprise. Pour approfondir le cadre juridique général des constructions et les règles locales applicables à votre parcelle, prenez également le temps de consulter les ressources officielles disponibles sur Service-Public ou Légifrance.

Les points essentiels à retenir :

1. Le passage libre de 1,20 m est le minimum absolu en couloir, avec une recommandation à 1,40 m brut pour absorber les tolérances.
2. Le cercle de giration de 1,50 m doit être tracé sans chevauchement d'obstacles dans chaque zone clé de retournement.
3. Le sas d'entrée doit absorber les débattements de portes successives tout en préservant l'espace de manœuvre PMR.
4. Le désenfumage et l'encloisonnement de la cage d'escalier conditionnent l'autorisation d'urbanisme selon le classement de l'immeuble.
5. Les batteries de boîtes aux lettres s'implantent de préférence en niche entre 0,90 m et 1,30 m de hauteur sans mordre sur le passage.
6. L'escalier collectif associe une pente confortable (marches de 17 cm max, giron de 28 cm min) et des repères visuels podotactiles stricts.
7. Les locaux vélos et poubelles doivent disposer d'un accès de plain-pied sans obstacle vers la voirie.
8. L'anticipation des gaines techniques sur les plans évite les reprises structurelles lourdes et assure le respect des règles coupe-feu.

Article mis à jour en octobre 2026 - Réglementation applicable en France métropolitaine
Les règles applicables à l'accessibilité et à la sécurité incendie des bâtiments d'habitation collectifs sont fixées par le Code de la construction et de l'habitation ainsi que par les arrêtés ministériels relatifs à la protection contre l'incendie des bâtiments d'habitation. Pour toute précision sur votre projet, consultez le service urbanisme de votre commune ou un professionnel de la conception.
